標準參數

浮動活塞球，全通徑

軟密封閥座采用TFM1600聚四氟乙烯材料

法蘭連接：符合EN 1092-1，ANSE B16.5標準

工作溫度：查閱壓力溫度附表

壓力等級：符合ansi150-300；PN16-40標準

適用介質：空氣、水、氣體、石油及石化產品、腐蝕性流體。

防靜電裝置：符合EN 12662-2標準

閥桿密封：V型系列，采用TFM1600聚四氟乙烯材料

閥桿增加了氟橡膠O形環密封圈

閥桿防沖出裝置

執行器連接板開孔符合ISO5211標準

關閉角度>7°

按要求提供的參數

如需其他法蘭連接標準請聯系銷售部門。

密封材料：PTFE加玻璃（RPTFE-GF），PTFE加碳石墨（RPTFE-CF）。如需其它密封材料，請與我們的銷售部門聯系。

全套密封都用PTFE四氟乙烯

單向球閥采用活塞球內壓力補償孔

手柄、螺帽及閥桿彈簧采用不銹鋼

對于閥體、活塞球、閥桿需采用特殊的不同材料，請與我們的銷售部門聯系

資質證書

符合歐盟承壓設備97/23 EC PED標準

符合歐盟防爆ATEX 2014-34-EU標準

泄漏污染符合UNI EN ISO 15848，Ta-Luft VDI: 2440（2000） 標準

消防安全：符合API 607 - API6FA - EN ISO 10497標準

井口安全閥API 6D標準：僅為法蘭間距符合ANSI標準的球閥，提供n°6D-1007資質證書

設計標準

閥體厚度符合ASME B16.34, ASME VIII div.1, EN12516標準。

API 6D

材料及等級：對ANSI美標閥門，符合ASME B16.34標準；對PN公稱壓力閥門，符合 EN12516標準

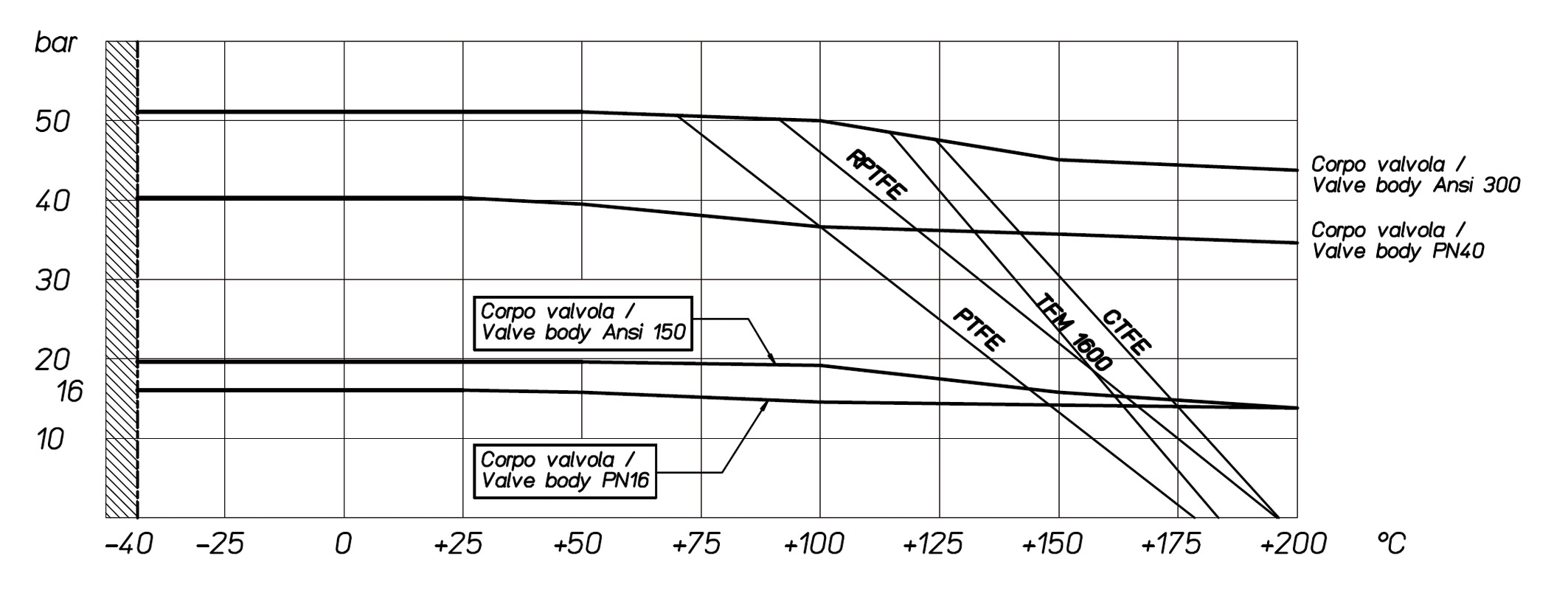

采用不銹鋼閥體的閥門壓力/溫度圖表

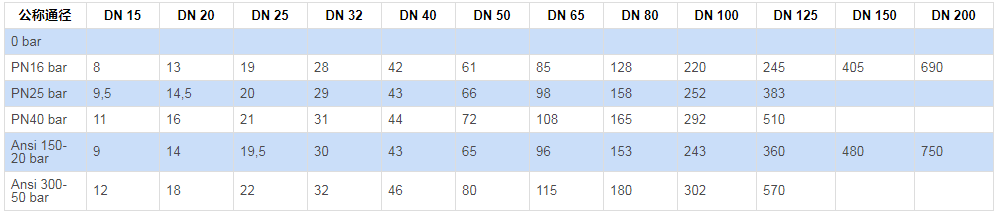

閥座采用TFM 1600、工作介質為水的閥門起步扭矩 Nm? (*)

(*): 如工作介質是驅油劑或含有固體顆粒，工作扭矩與上述附表數據相比將增大

扭矩的數據隨工作介質的溫度而變。安全系數設定為1.4。與開始使用時的數據相比，長期頻繁使用后扭矩數據會有明顯的減小。氣動執行器的數據是根據氣源最低壓力為5.6 barg確定的

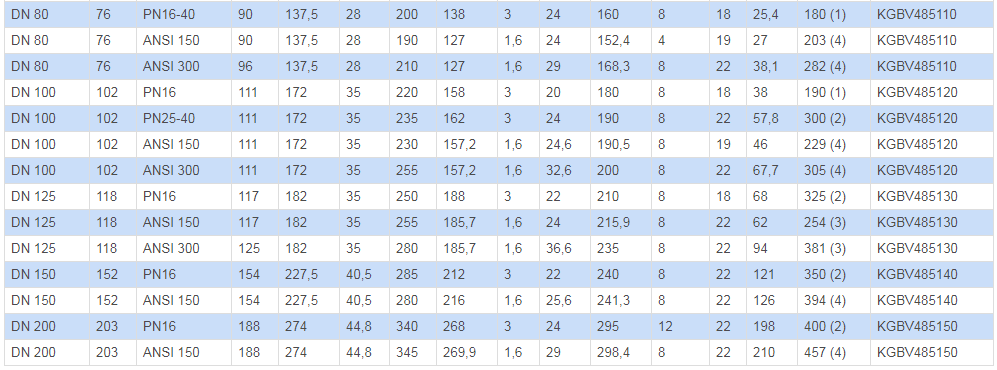

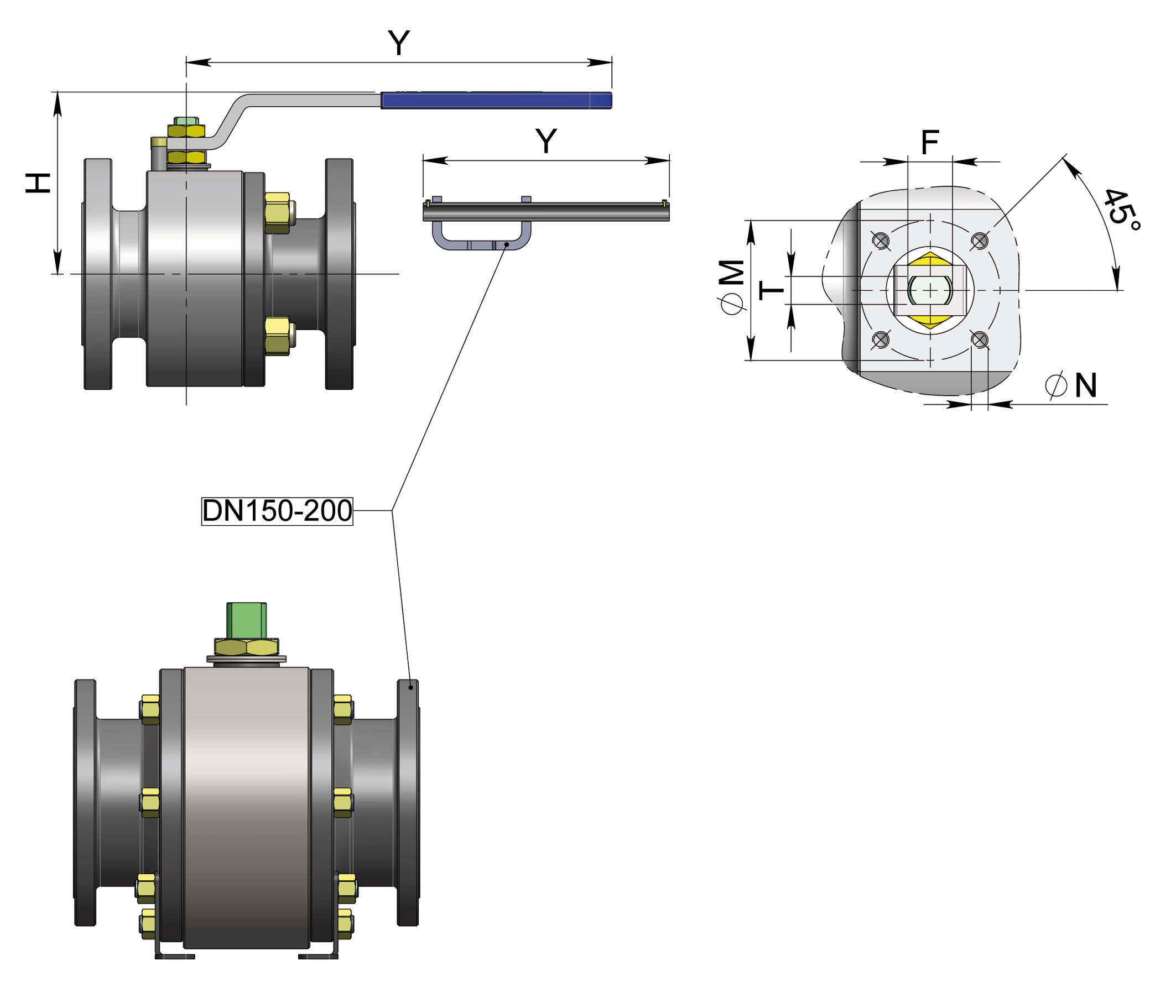

尺寸表

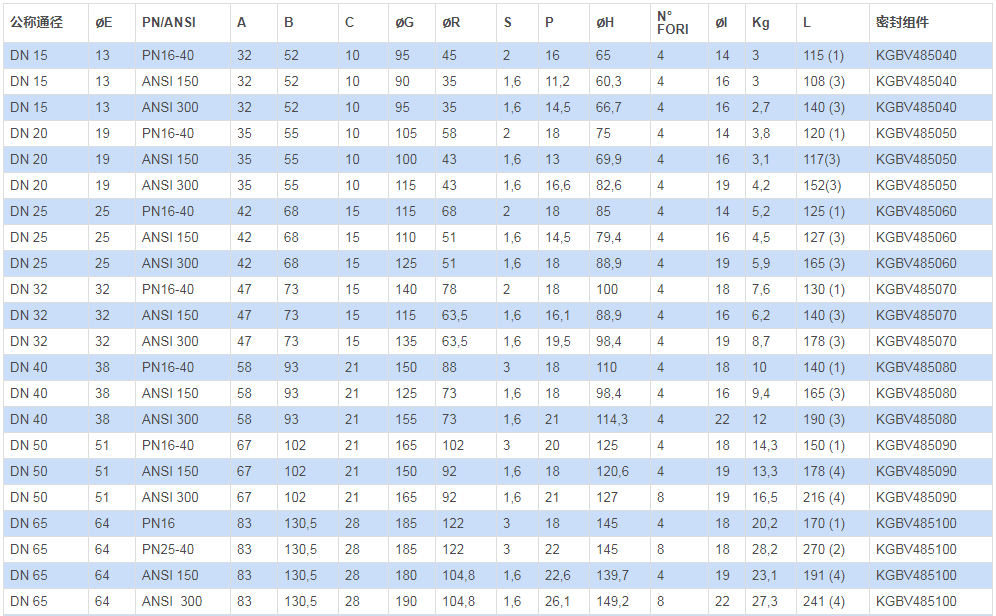

尺寸表

(1)?EN558 TAB. 2 COL. 14 / DIN 3202-1 F4?(2)?EN558 TAB. 2 COL. 15 / DIN 3202-1 F5?(3)?ANSI B16.10?(4)?B16.10 / API6D<

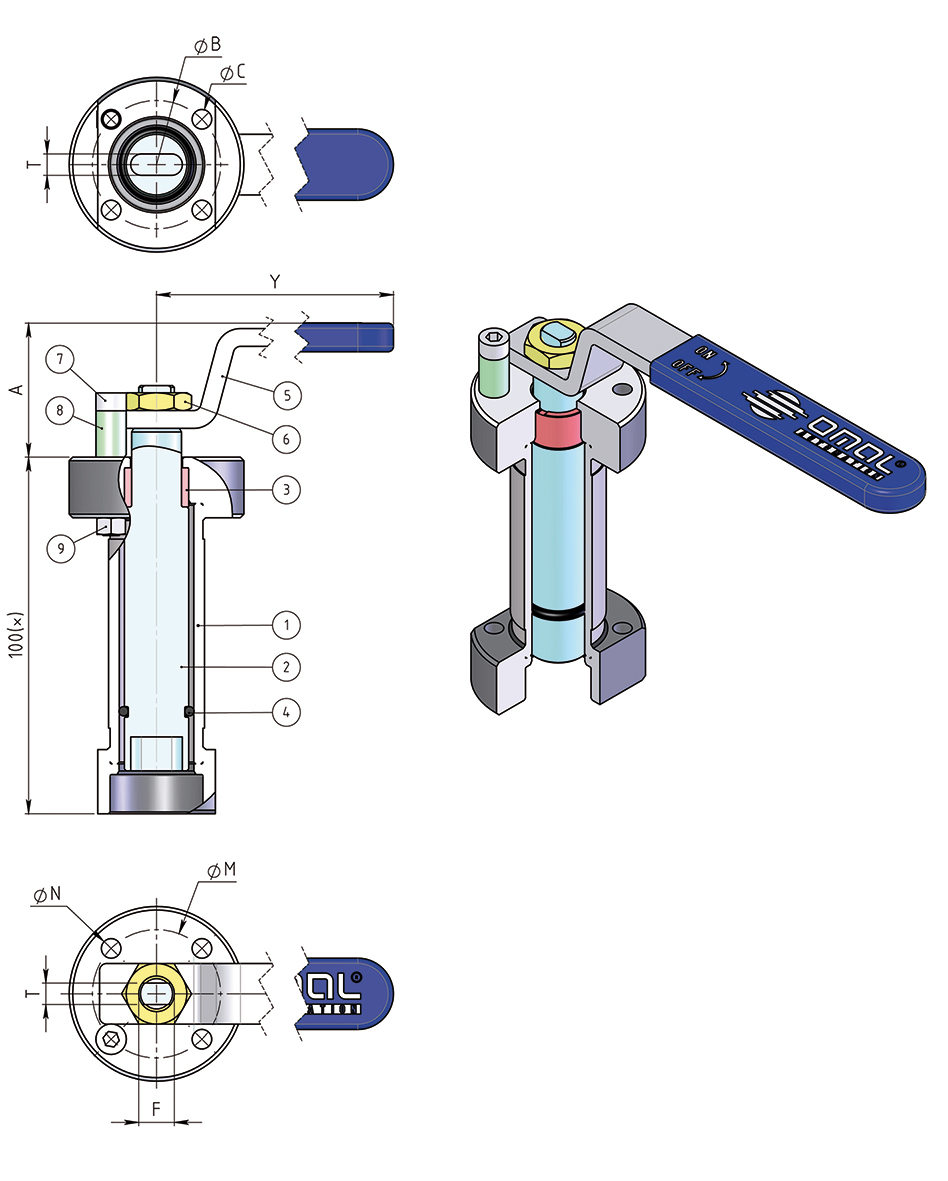

與手柄連接的焊接延伸軸

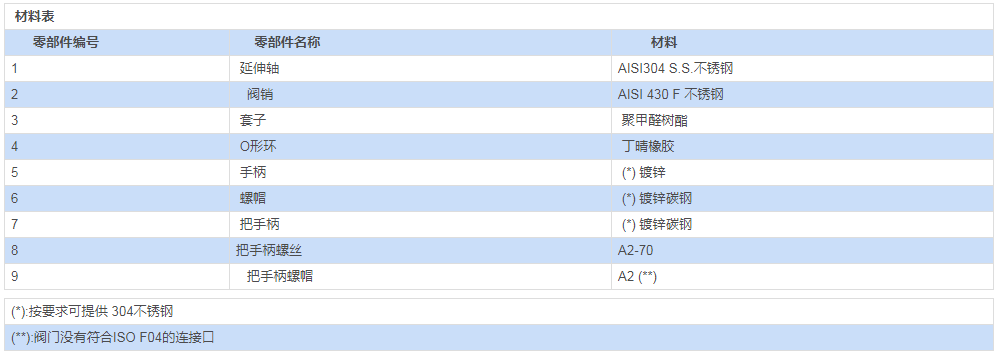

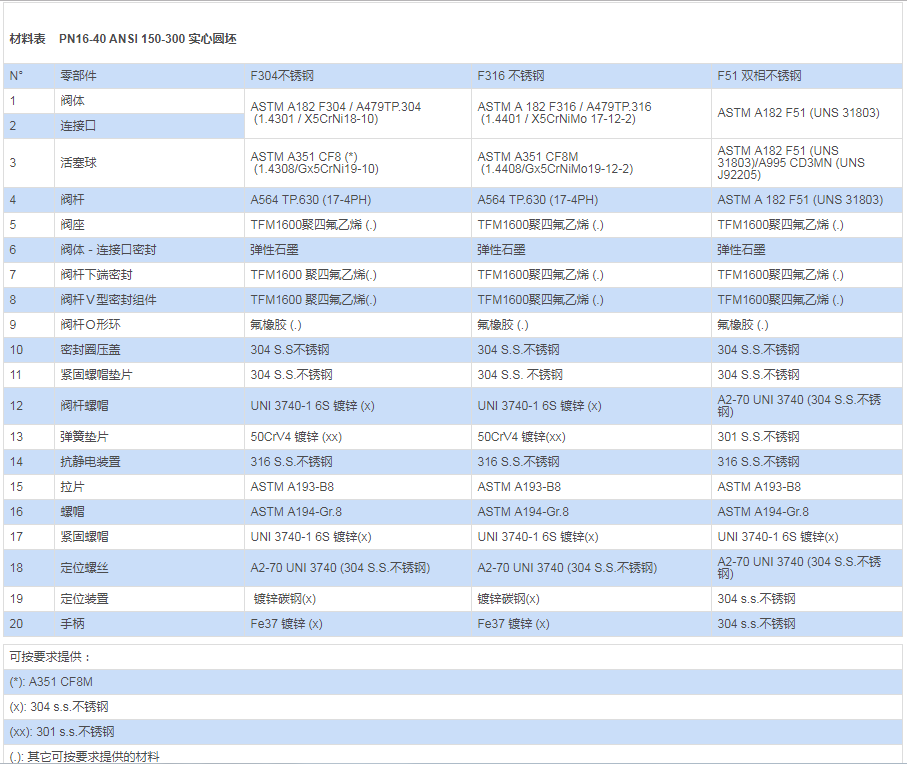

材料表

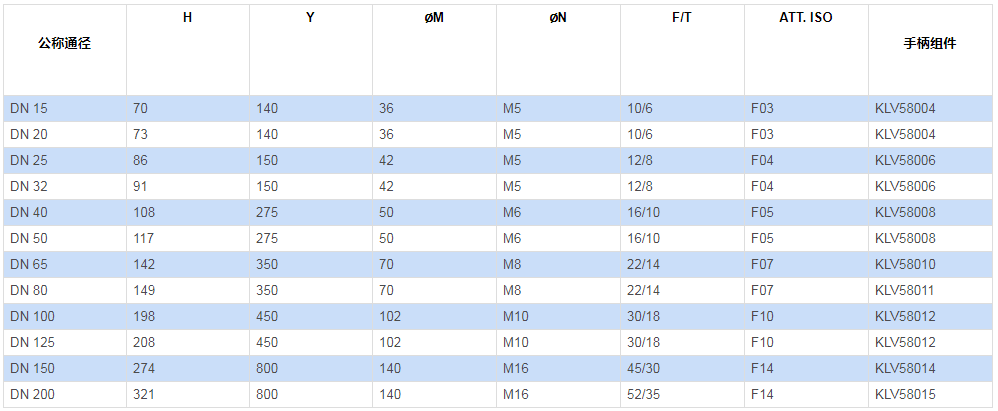

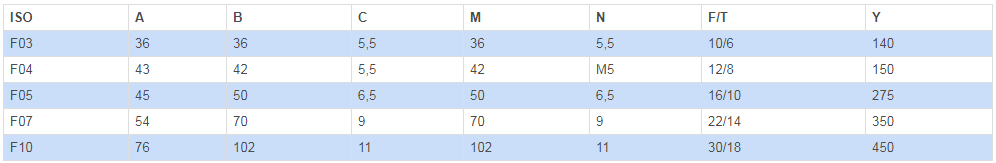

尺寸表

備注：延伸軸編號取決于閥門工作方式及接口的規格；訂貨時需對此提出具體要求。

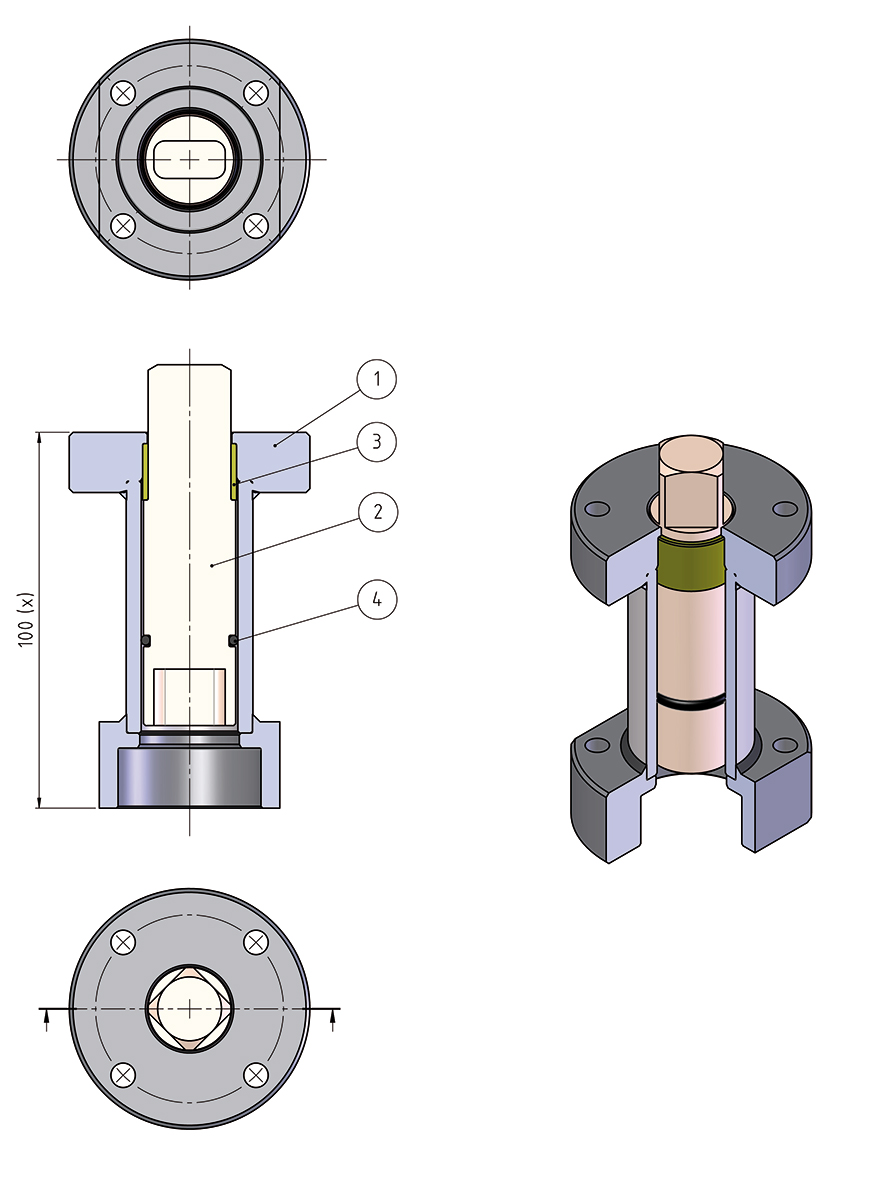

連接執行器的延伸軸

備注：尺寸取決于閥門接口的規格

備注：尺寸取決于執行器的規格

材料表

備注：延伸軸編號取決于閥門工作方式及接口的規格；訂貨時需對此提出具體要求。
