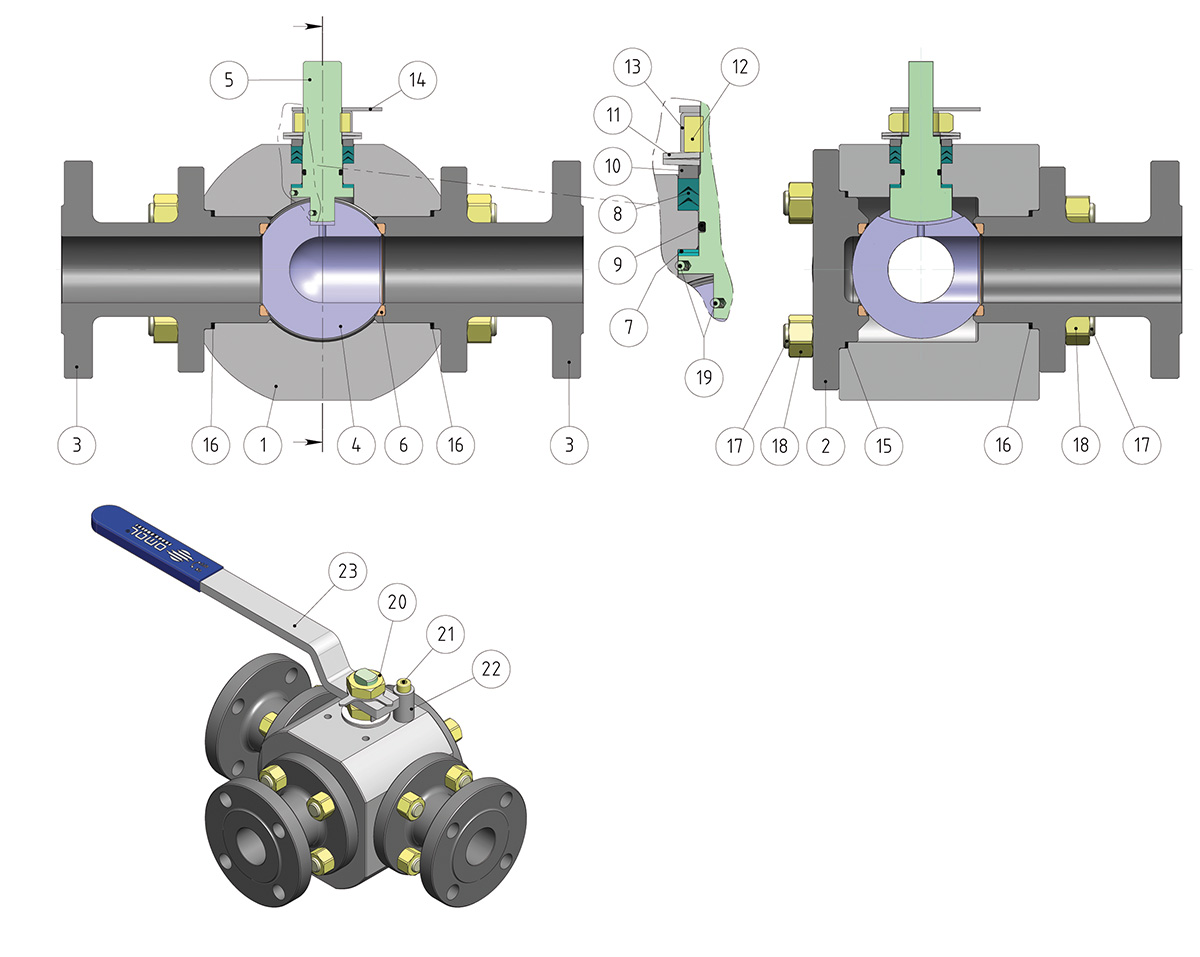

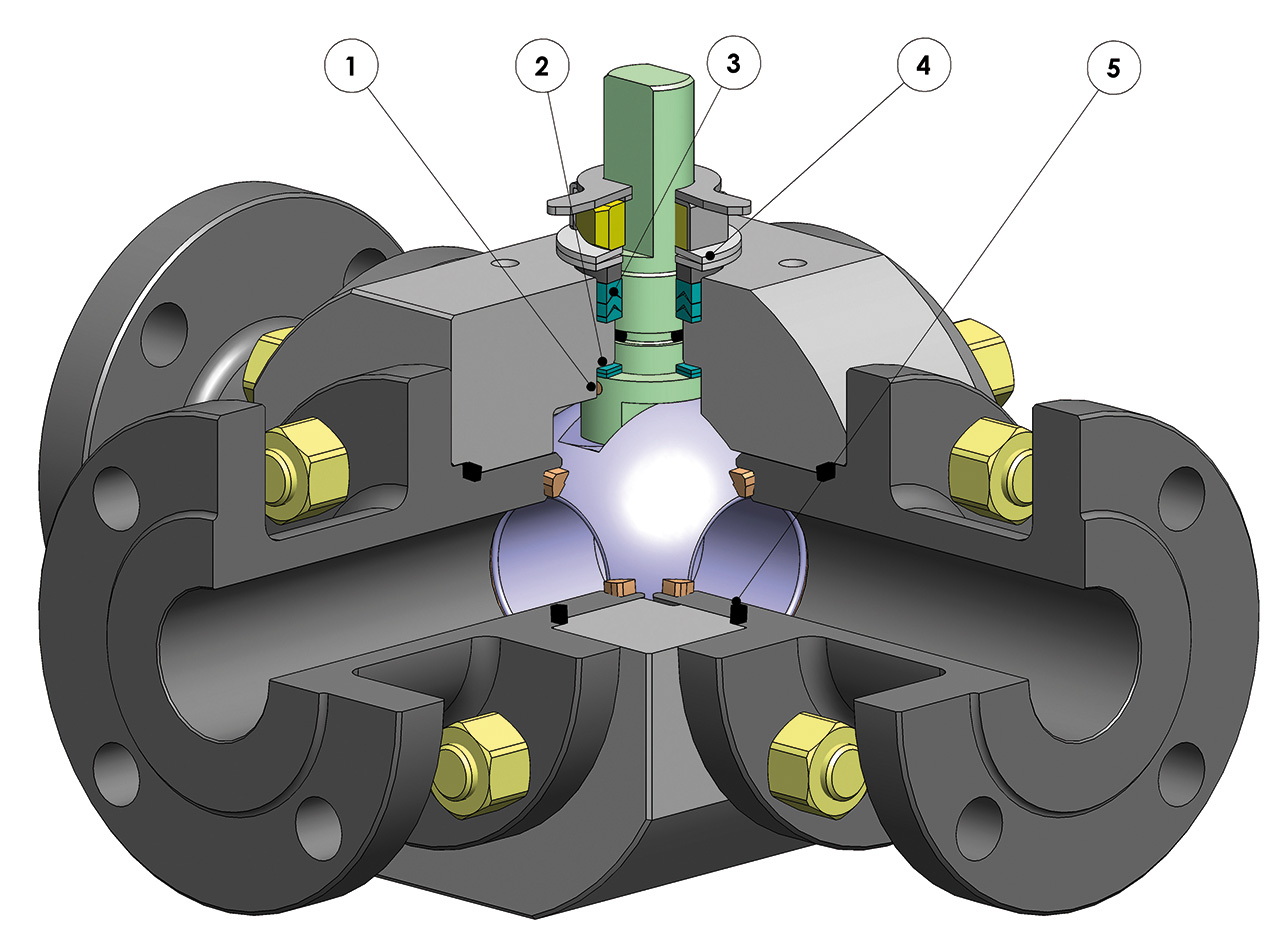

標準參數

浮動活塞球，全通徑

軟密封閥座采用TFM1600聚四氟乙烯材料

法蘭連接：符合EN 1092-1，ANSE B16.5標準

壓力等級：符合ansi150；PN16-40標準

適用介質：空氣、水、氣體、石油及石化產品，腐蝕性流體。

防靜電裝置：符合EN 12662-2標準

閥桿密封：V型系列，采用TFM1600聚四氟乙烯材料

閥桿增加了O形環密封圈

閥桿防沖出裝置

執行器連接孔符合ISO5211標準

按要求提供的參數

采用A350LF2鍛鋼，工作溫度可達-40°C

如需其他法蘭連接標準請聯系銷售部門。

密封材料：PTFE加玻璃（RPTFE-GF），PTFE加碳石墨（RPTFE-CF）。如需其它密封材料，請與我們的銷售部門聯系。

手柄、螺帽及閥桿彈簧采用不銹鋼

對于閥體、活塞球、閥桿需采用不同的特殊材料，請與我們的銷售部門聯系

表面處理：鍍白鋅、環氧樹脂涂層（如需其它處理工藝，請與我們的銷售部門聯系）。

資質證書

符合歐盟承壓設備97/23 EC PED標準

符合歐盟防爆ATEX 2014-34-EU標準

污染排放符合UNI EN ISO 15848:2006，Ta-Luft VDI: 2440:2000 標準

設計標準

閥體厚度符合ASME B16.34, ASME VIII div.1, EN12516標準

材料及等級：對ANSI美標閥門，符合ASME B16.34標準；對PN公稱壓力閥門，符合 EN12516標準

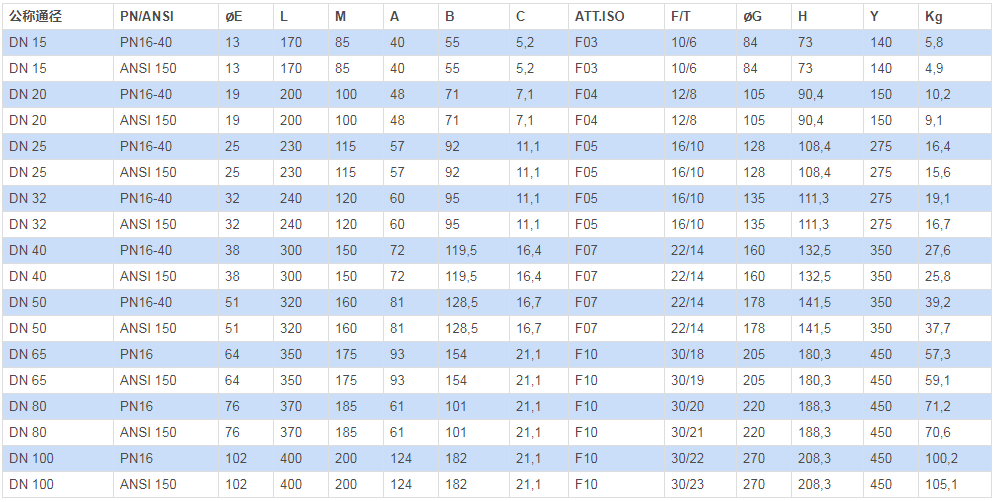

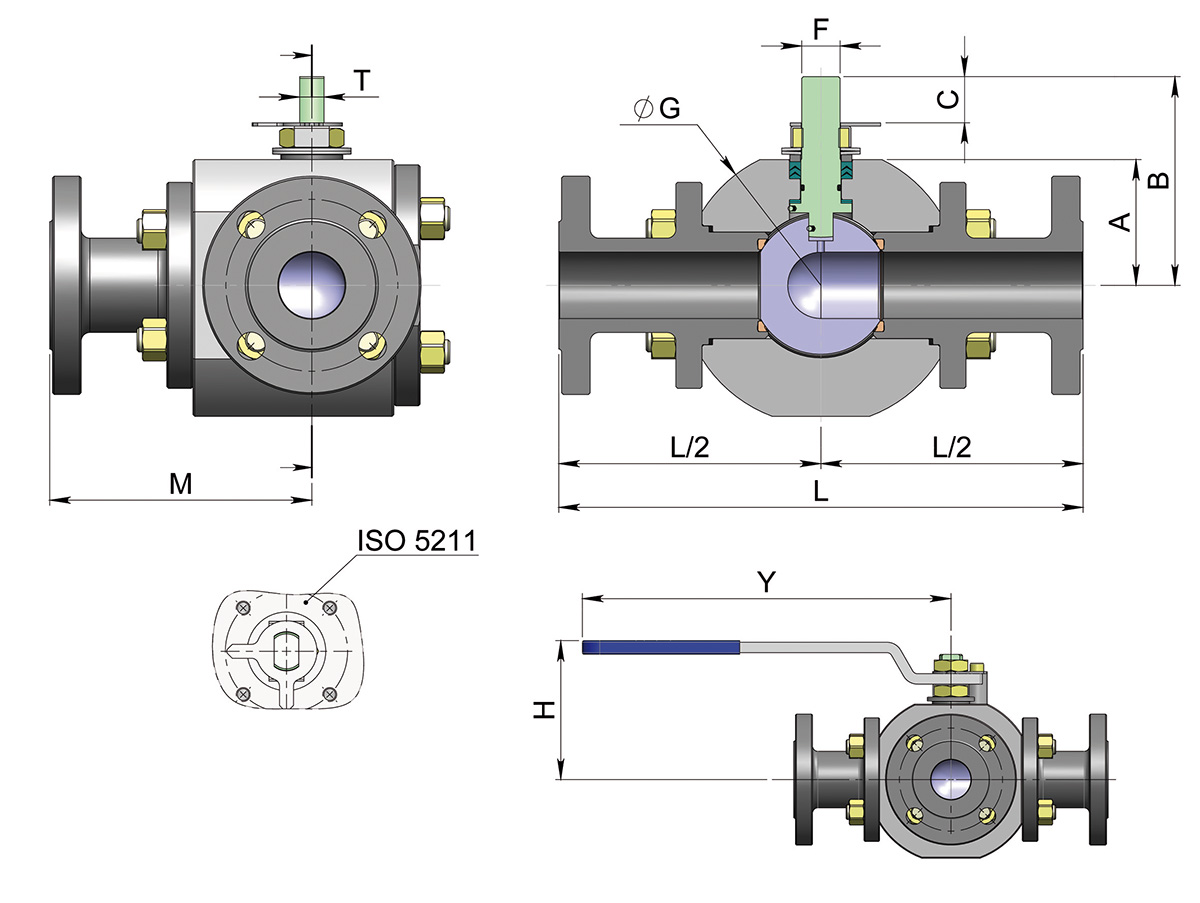

尺寸表

備注：對活塞球為T型的球閥，上述尺寸表不變

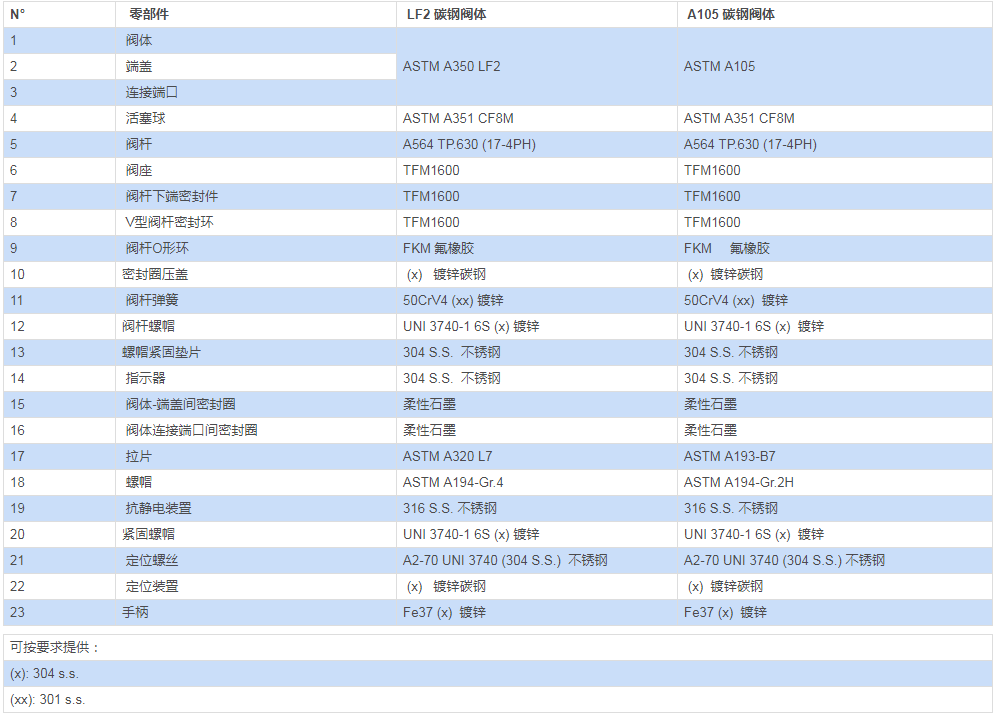

材料表

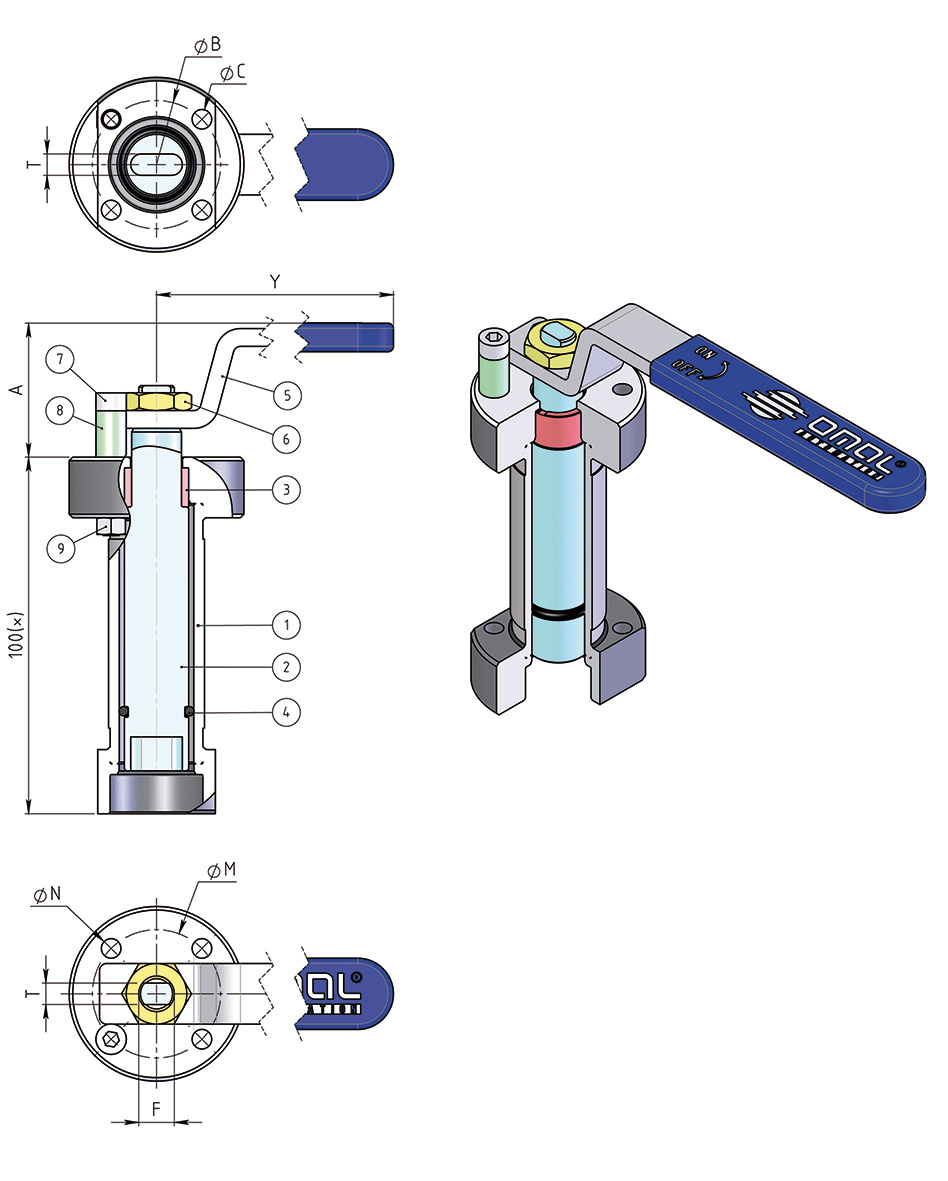

與手柄連接的焊接延伸軸

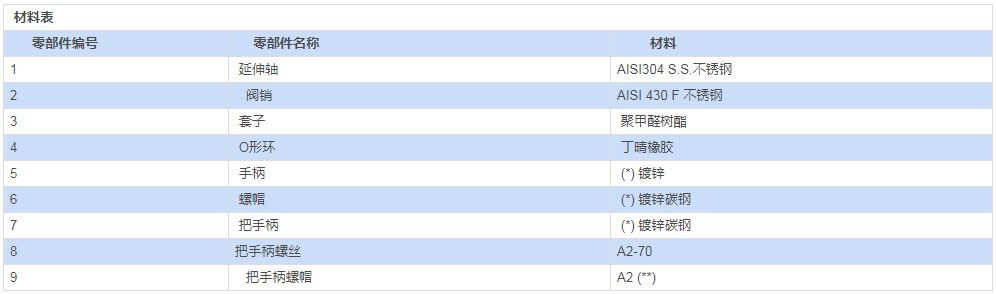

材料表

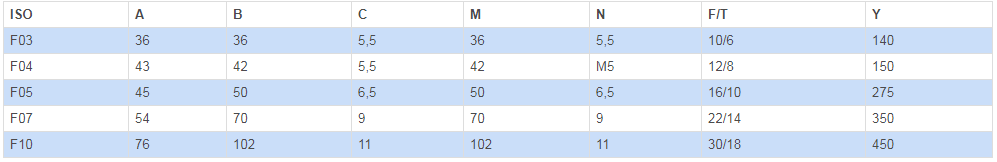

尺寸表

備注：延伸軸編號取決于閥門工作方式及接口的規格；訂貨時需對此提出具體要求。

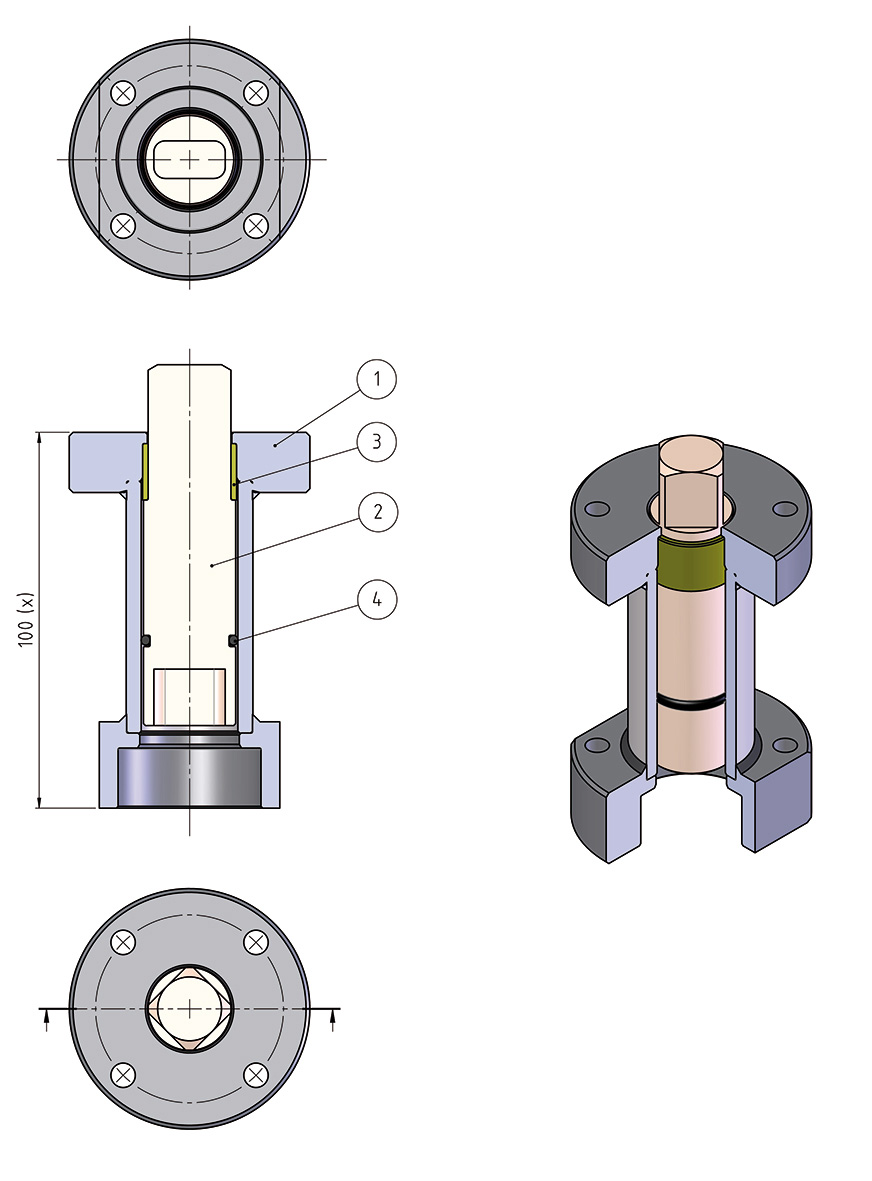

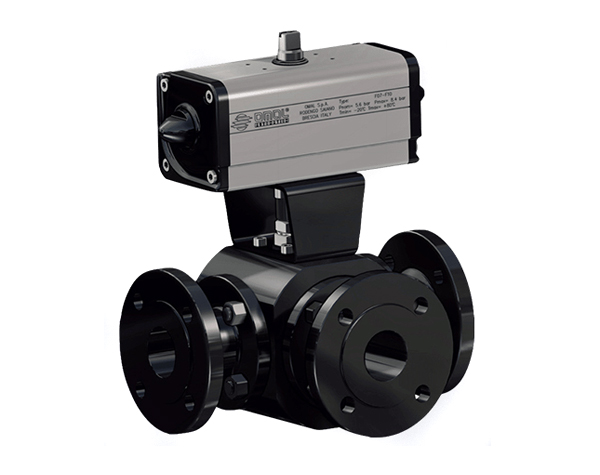

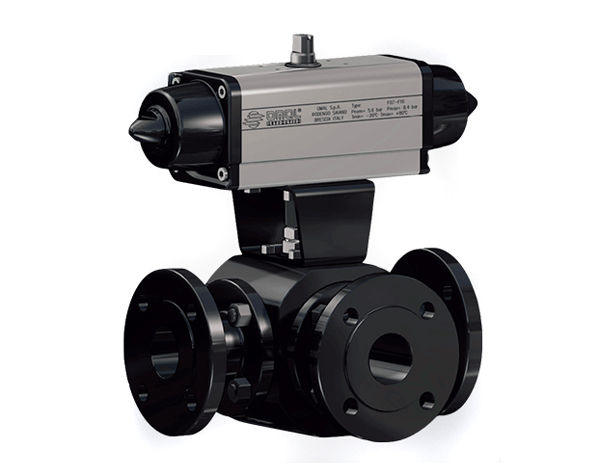

連接執行器的延伸軸

備注：尺寸取決于閥門接口的規格

備注：尺寸取決于執行器的規格

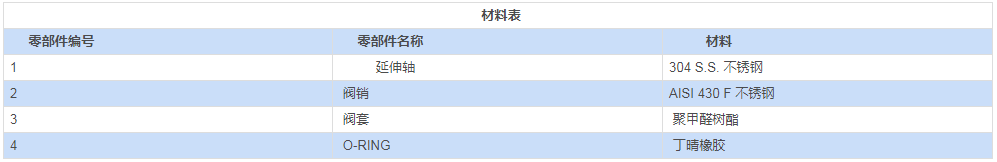

材料表

備注：延伸軸編號取決于閥門工作方式及接口的規格；訂貨時需對此提出具體要求。
