標準參數

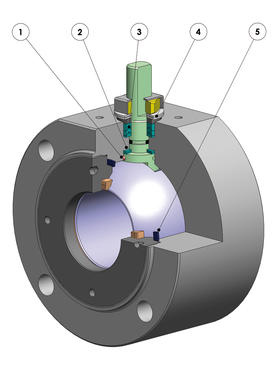

浮動活塞球，全通徑

軟密封閥座采用TFM1600聚四氟乙烯材料

法蘭連接：符合EN 1092-1 ，ANSE B16.5標準

工作溫度：查閱壓力溫度附表

壓力等級：符合ansi150-300；PN16-40標準

適用介質：空氣、水、氣體、石油石化產品。

防靜電裝置：符合EN 12662-2標準

閥桿密封：V型系列，采用TFM1600聚四氟乙烯材料

閥桿增加了氟橡膠O形環密封圈

閥桿防沖出裝置

與執行器連接孔符合ISO5211標準

關閉角>7°

外表面處理：發藍鈍化膜

按要求提供的參數

工作溫度：閥體采用LF2鋼材，可達-40°C

如需其他法蘭連接標準請聯系銷售部門。

保溫夾套。

密封材料：PTFE加玻璃（RPTFE-GF），PTFE加碳石墨（RPTFE-CF）。如需其它密封材料，請與我們的銷售部門聯系。

閥桿全套密封采用PTPE聚四氟乙烯

單向球閥采用活塞球內壓力補償孔

手柄、螺帽及閥桿彈簧采用不銹鋼

采用材料（用于閥體/活塞球/閥桿）與標準配置不同的參數要求，請與我們的銷售部門聯系

外表面處理：鍍白鋅、環氧樹脂漆，（如需其它處理方式，請與我們的銷售部門聯系）。

可按要求提供ATEX防暴標識及證書

資質證書

符合歐盟承壓設備97/23 EC PED標準

泄漏污染符合UNI EN ISO 15848，Ta-Luft VDI: 2440 標準

消防安全：符合EN ISO 10497/ API6FA 標準（按要求提供）

符合歐盟ATEX 2014-34-EU防暴指令，可按要求提供ATEX防暴證書

設計標準

閥體厚度符合ASME B16.34, ASME VIII div.1, EN12516 標準。

材料及等級：對ANSI 美標閥門，符合ASME B16.34 標準；對PN 公稱壓力閥門，符合EN12516 標準

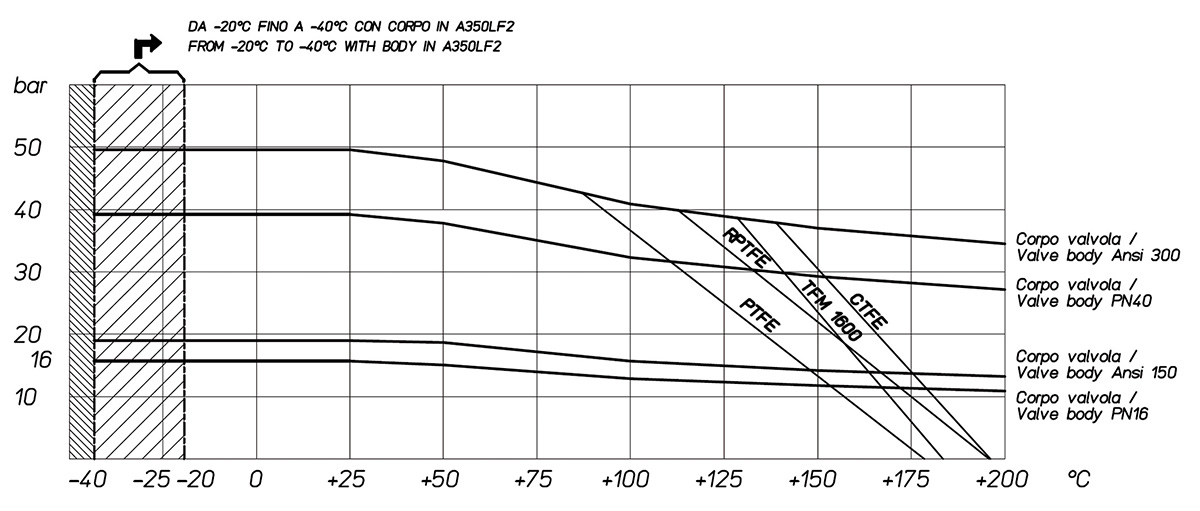

壓力/溫度圖表

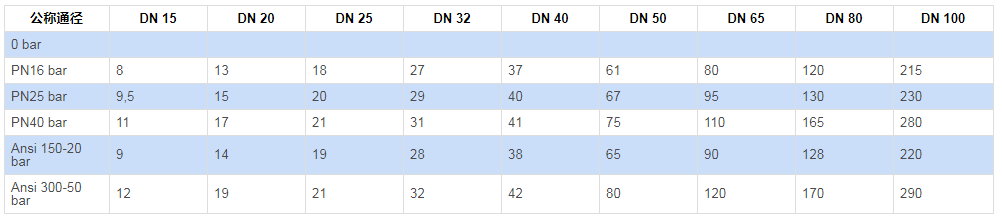

?閥座采用TFM 1600、工作介質為水的閥門起步扭矩 Nm? (*)

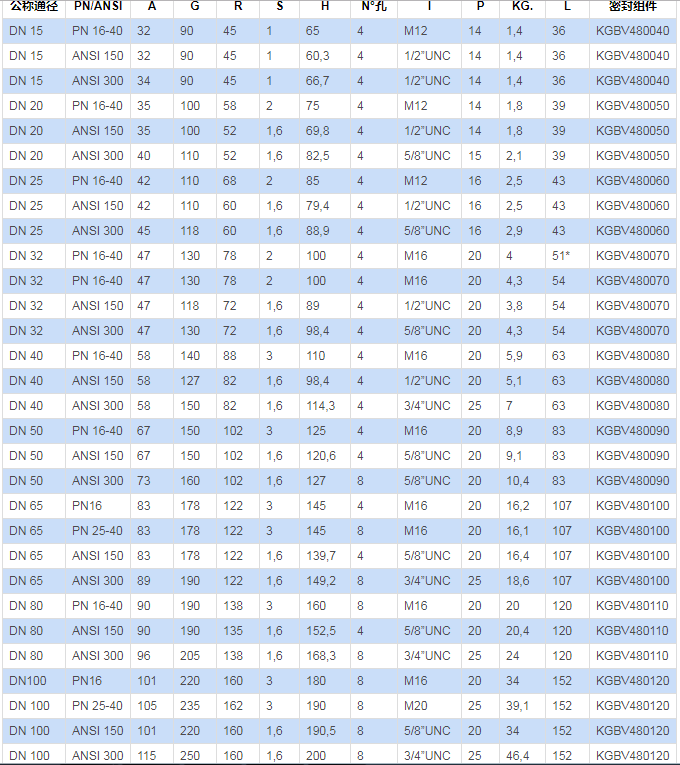

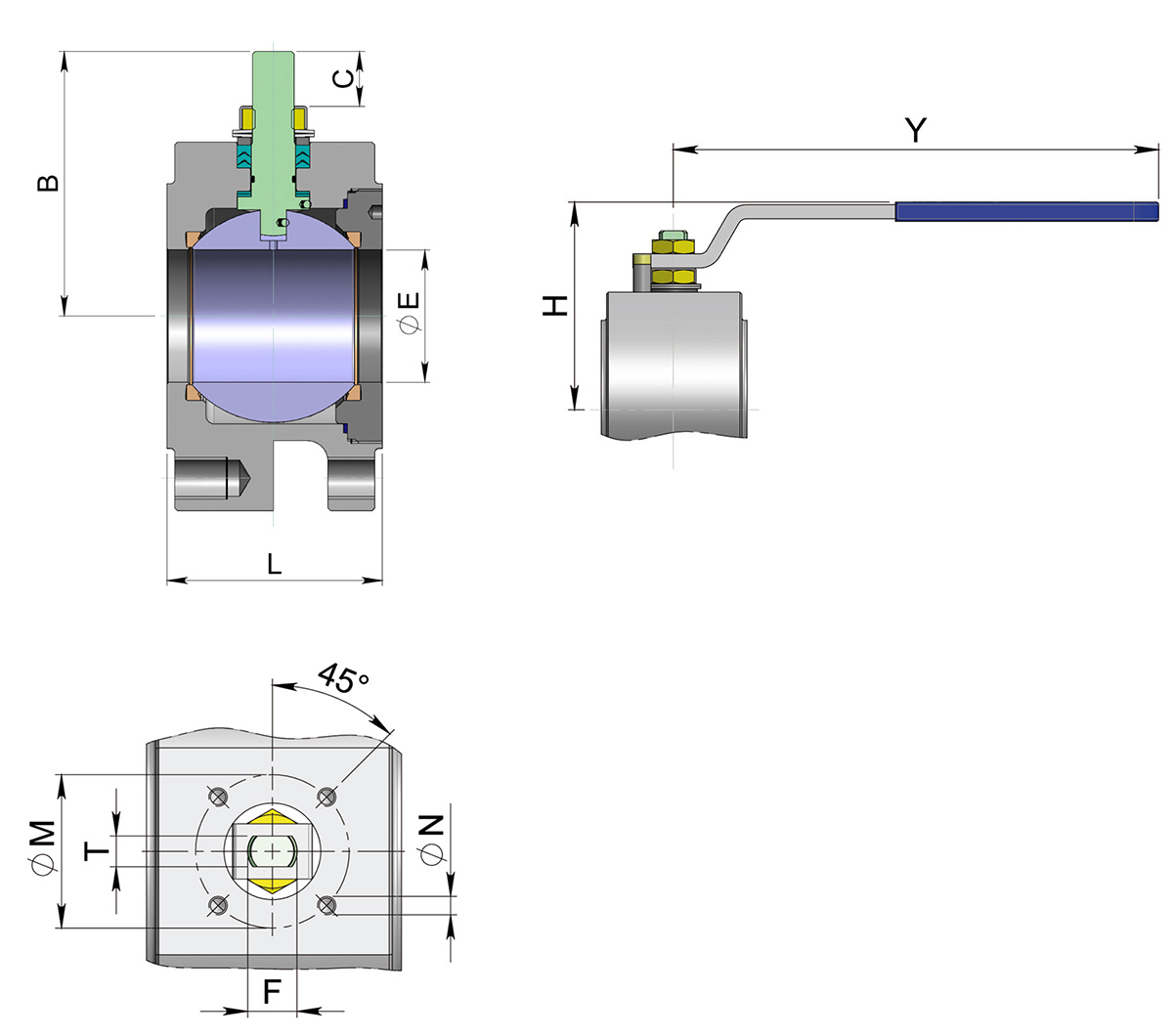

尺寸表

?除法蘭間距為51mm 的DN32型號外，所有其它閥門的活塞球形狀都是扁平的

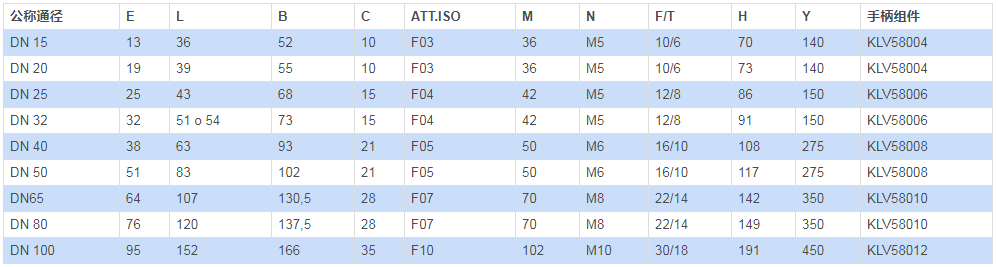

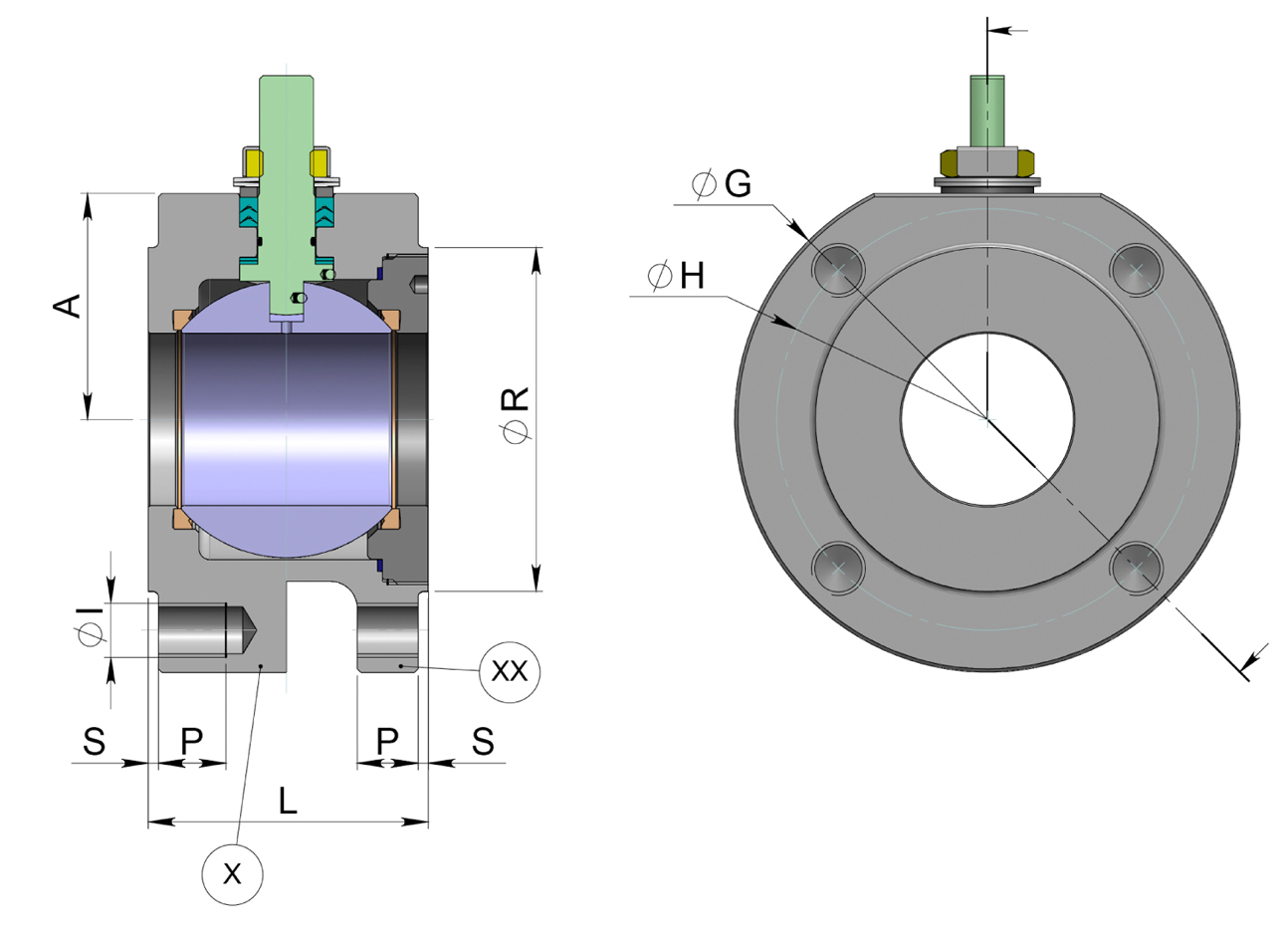

尺寸表

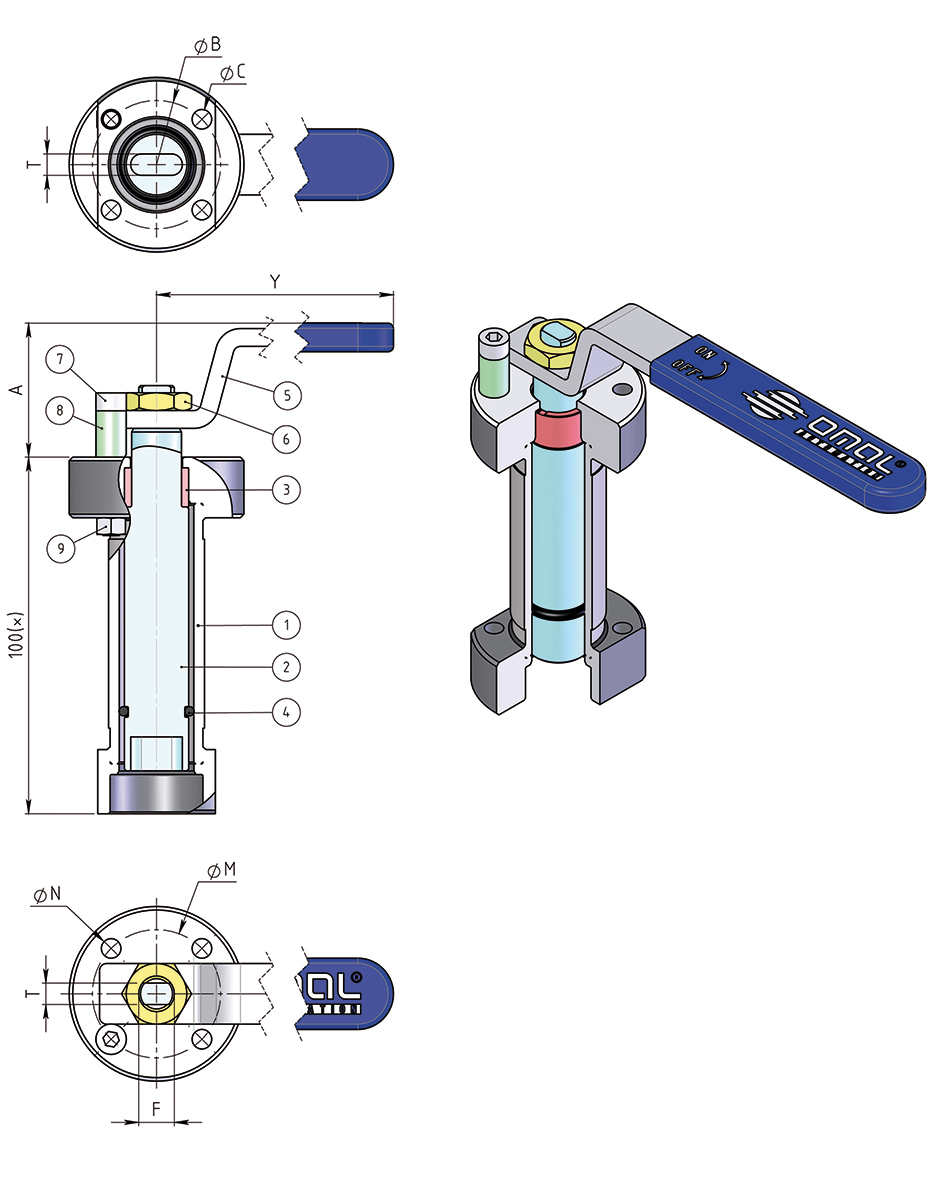

與手柄連接的焊接延伸軸

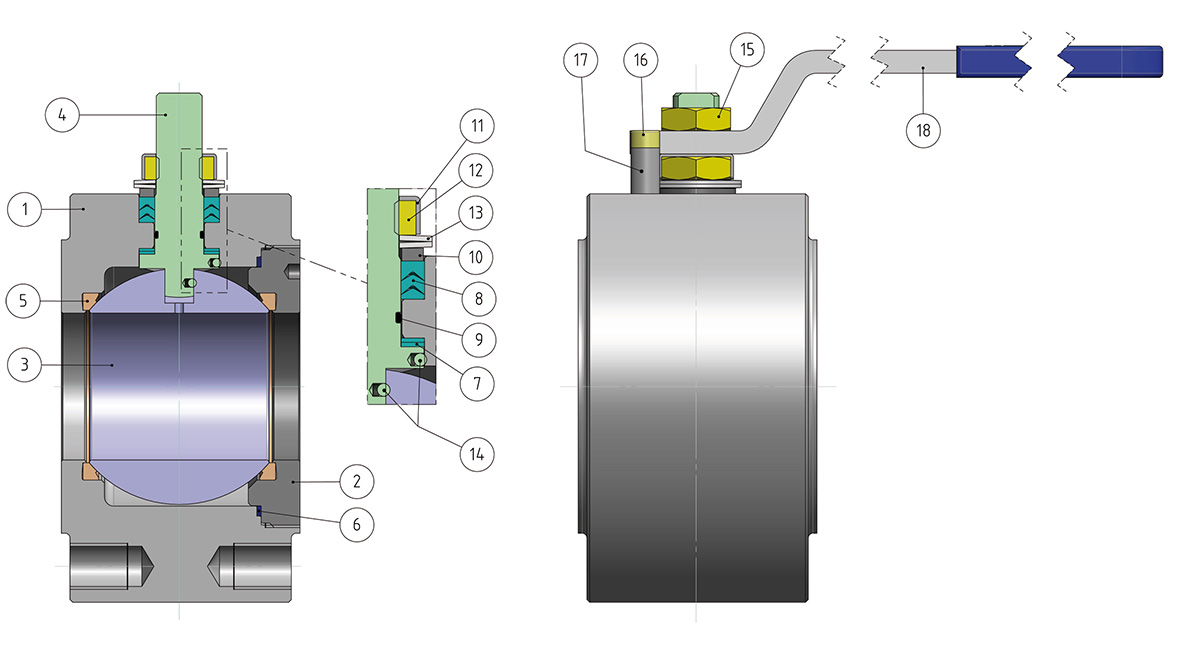

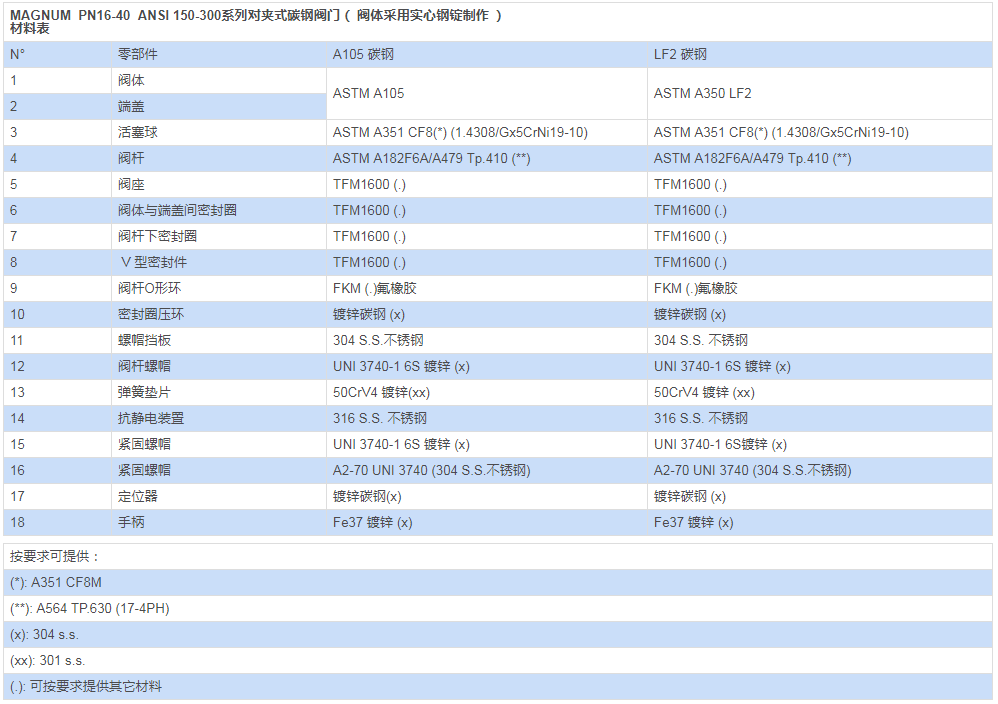

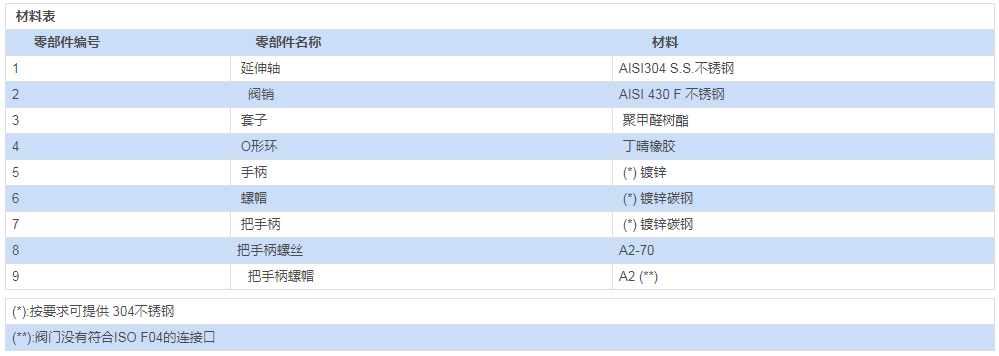

材料表

尺寸表

備注：延伸軸編號取決于閥門工作方式及接口的規格；訂貨時需對此提出具體要求。

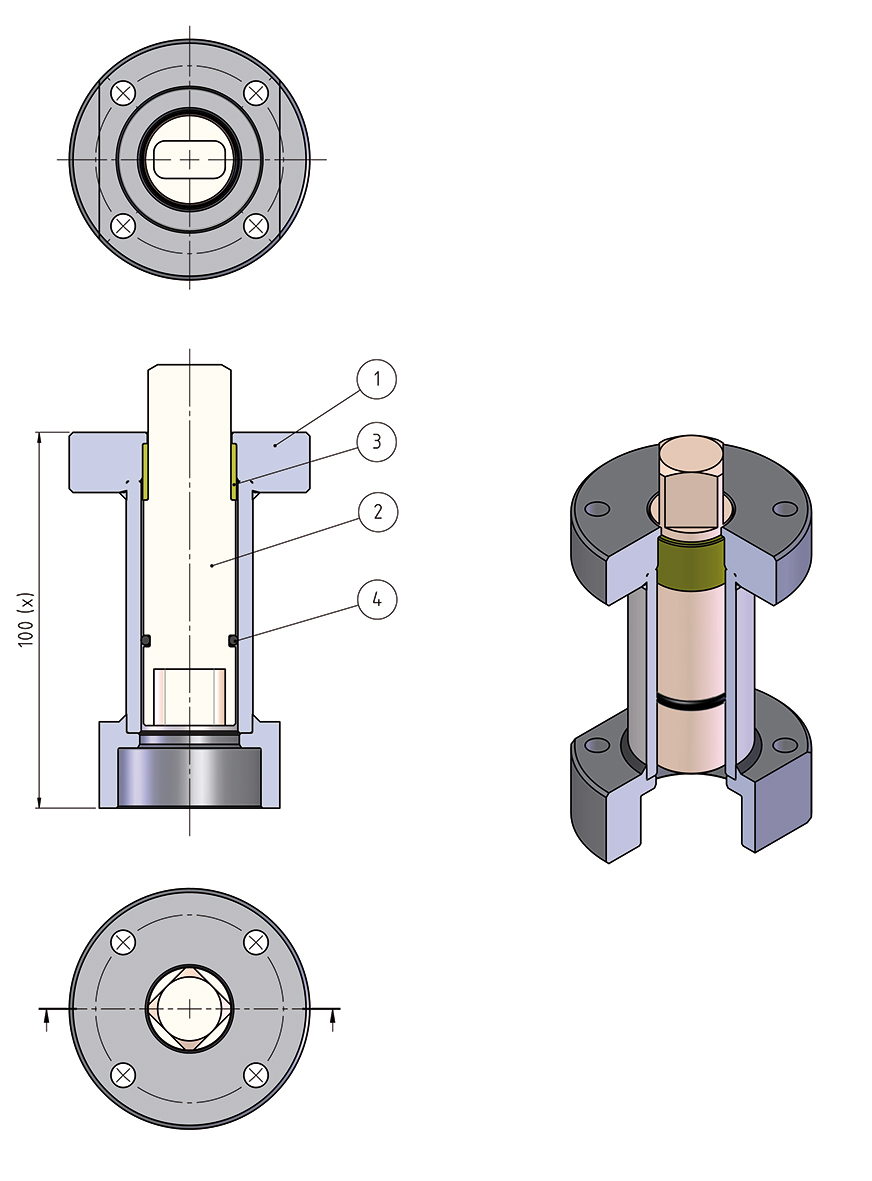

連接執行器的延伸軸

備注：尺寸取決于閥門接口的規格

備注：尺寸取決于執行器的規格

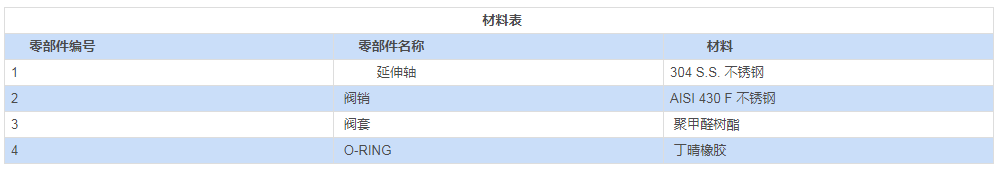

材料表

備注：延伸軸編號取決于閥門工作方式及接口的規格；訂貨時需對此提出具體要求。
