一般性能

法蘭連接要求：符合EN 1092-1 PN40 至 DN50; PN16 DN65,50,100 EN 12516標準。

一般要求；EN 17292;（API 607 V標準）

工作溫度：從-10 °C至+150 °C （使用特殊密封圈，最高溫度可達+200°C。）

工作壓力：請看附表。

適用介質：水、石化產品。

縮徑。

提供特殊安裝連接要求

閥體采用A350 LF2 不銹鋼，最低工作溫度可達 -20°C

密封材料：PTFE加玻璃；

          PTFE加碳石墨；

活塞球為“T”型，流體介質僅可從3號門進入。

如有其它特殊要求，請與我們的技術部門聯系。

資質證書

ATEX防爆型符合歐盟2014-34-EU標準

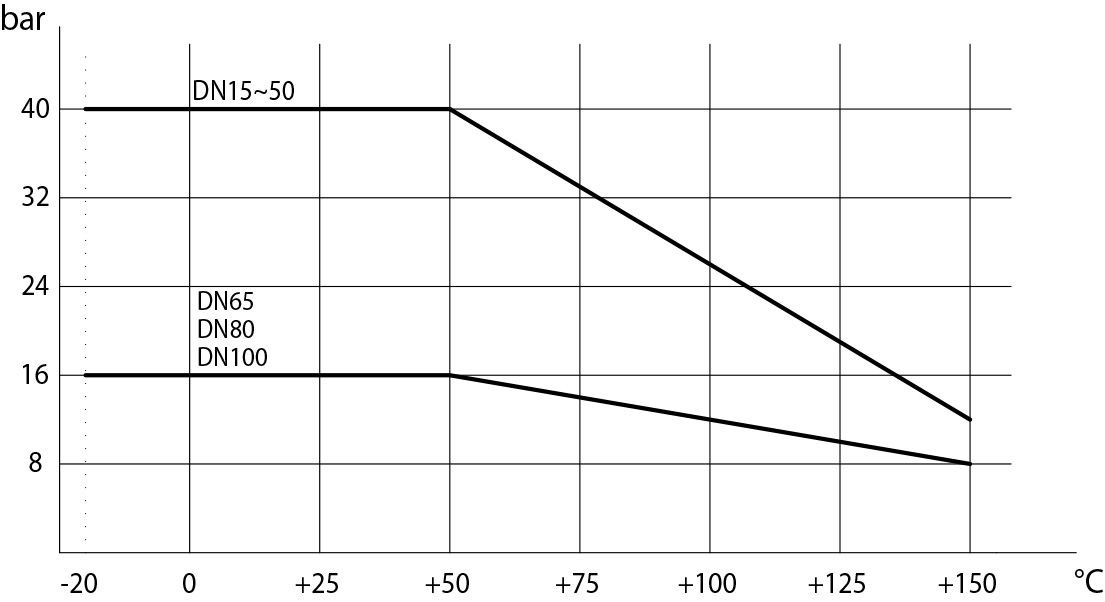

壓力/溫度表??

示意圖所繪的是“L”型活塞球

	?備注：與SR彈簧復位執行器連接，活塞球的關閉位子位于“A”
“T”型活塞球設計圖	?
	連接執行器后，90°旋轉可有兩個位子 備注：采用SR單動執行器，在氣源加壓、執行器逆時針旋轉下選擇活塞球關閉位子。.

起步扭矩 Nm

后面幾頁表中所列的執行器與閥門對接標準，適用于液體或氣體、清潔和中等溫度介質的閥門。為獲取更詳細的信息資料，請與我們的技術部門聯系。扭矩數值可隨溫度及介質的不同而有所變化。安全系數為1.4。工作扭矩在閥門頻繁開閉使用后，與開始使用時的數值相比，會有明顯的減弱。?

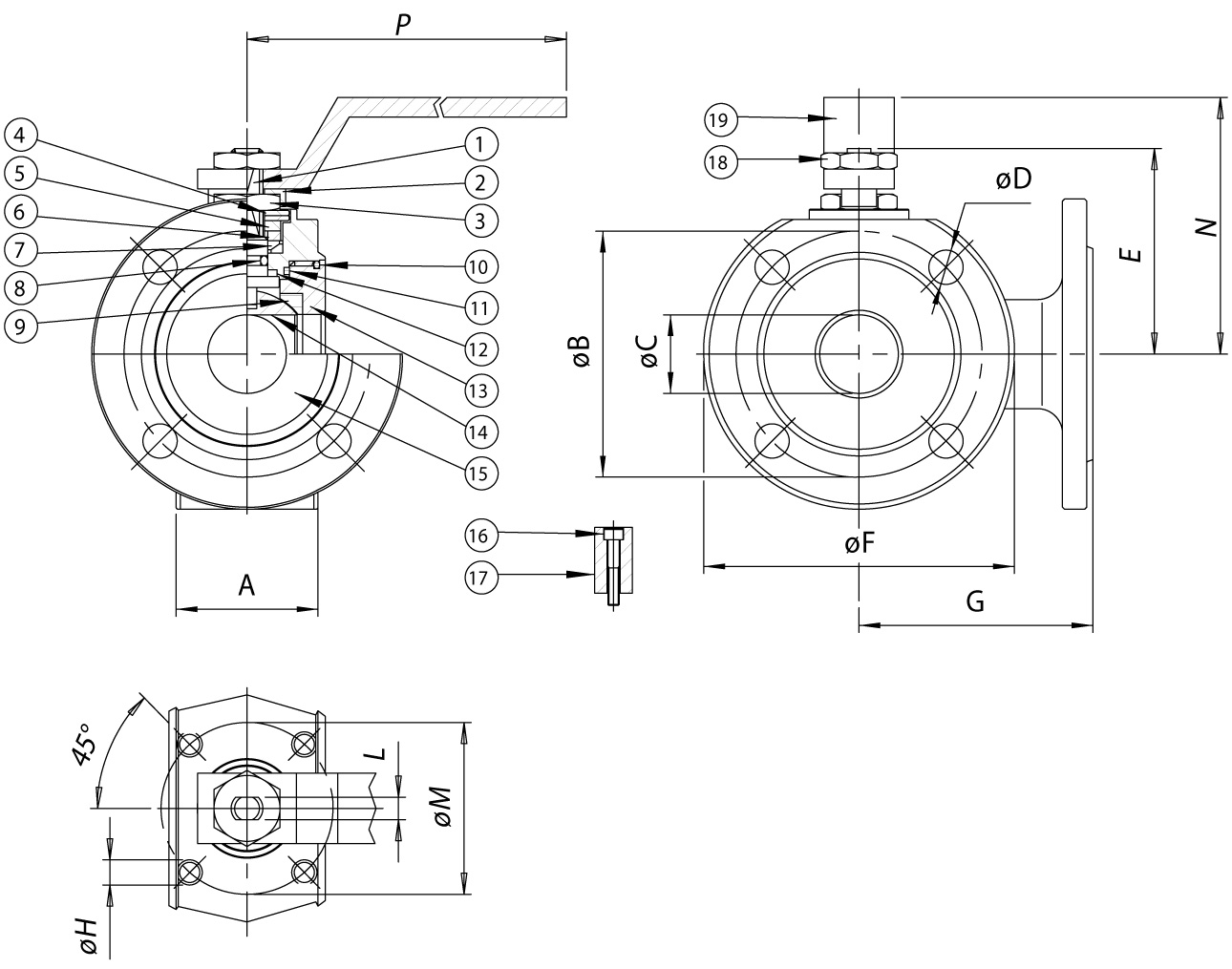

編號 545閥門的安裝連接標準

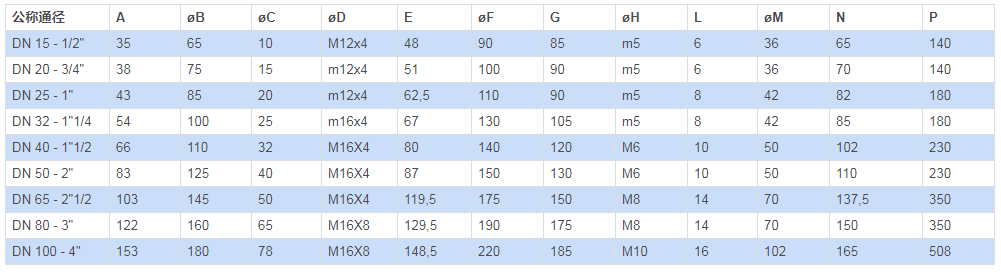

尺寸
