BETTIS貝蒂斯齒輪齒條式氣動執行器

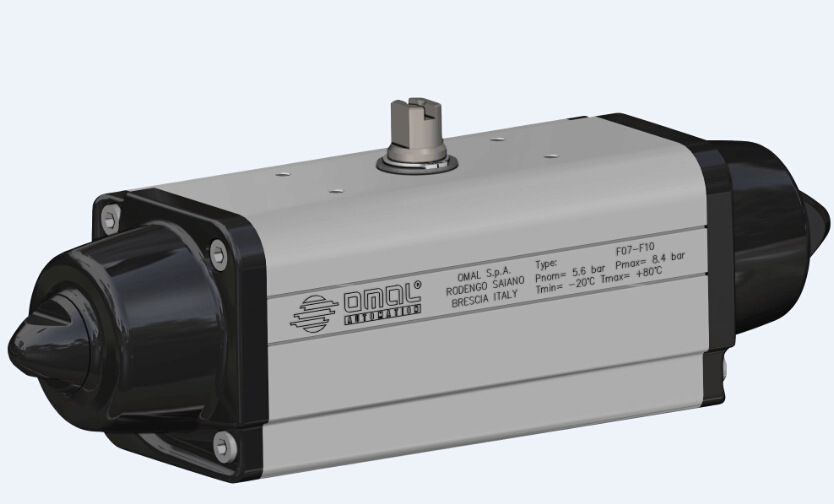

1. OMAL品牌

OMAL（歐瑪爾）,世界首臺“單氣缸雙活塞-變扭矩?fù)懿媸健睔鈩訄?zhí)行器生產者，成立于1981年，歐洲最大的撥叉式氣動執行器制造商之一。技術理念領先。

2. 結構

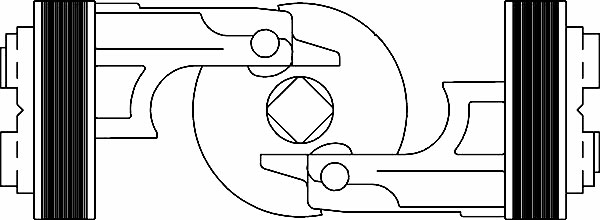

OMAL（歐瑪爾）

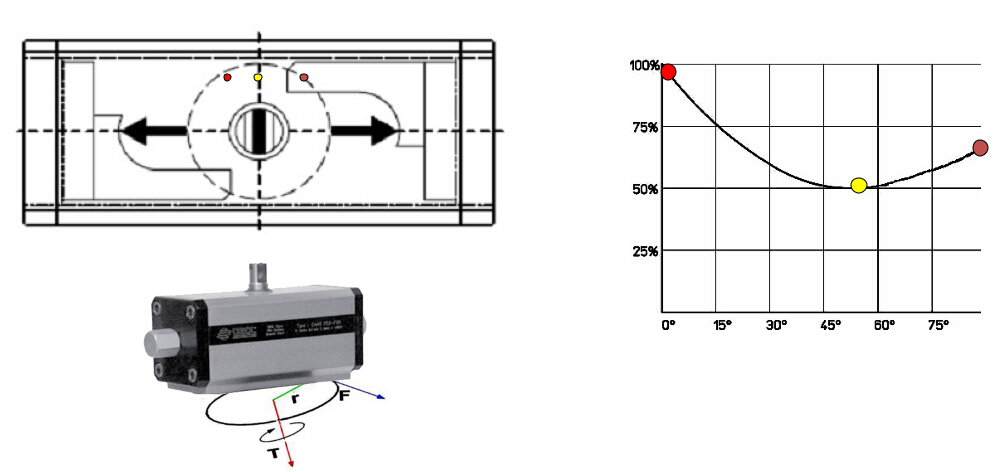

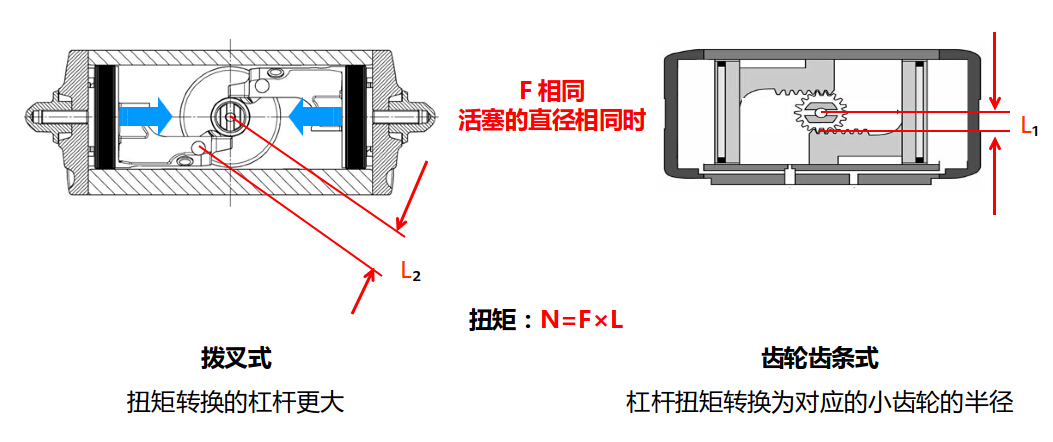

撥叉式結構的優勢：

能產生更大的扭矩，且扭矩輸出隨角度的變化而變化，符合閥門啟閉時扭矩變化的規律。運動過程中，撥叉盤和轉動銷為滾動摩擦，摩擦阻力小。

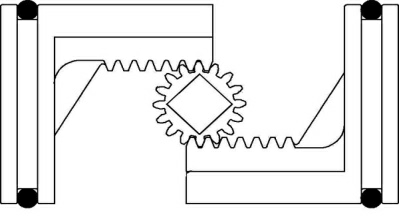

BETTIS（貝蒂斯）

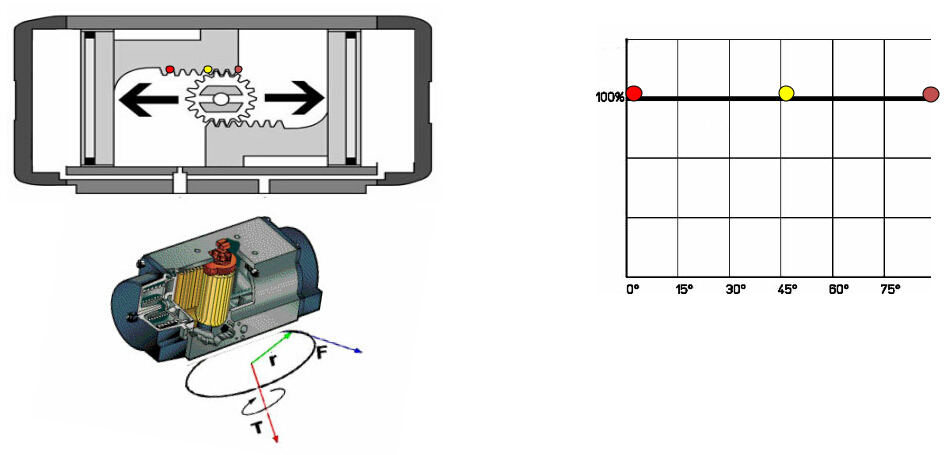

齒輪齒條式的缺點：

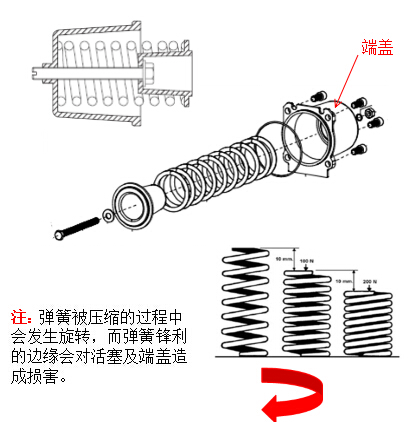

彈簧復位型

3. 活塞密封

OMAL（歐瑪爾）

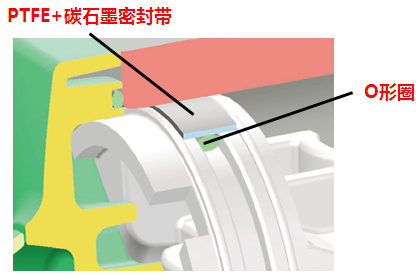

PTFE+碳石墨密封帶優勢：

OMAL獨特的PTFE（特氟隆）填充碳石墨密封帶,可以減少活塞與缸體的摩擦，同時能防止氣缸長時間不動時密封與缸體相粘結。

BETTIS（貝蒂斯）

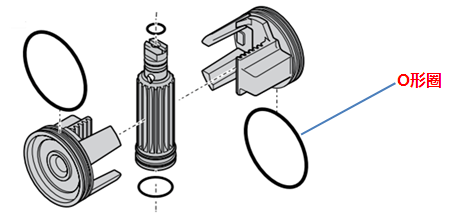

O形圈密封的缺點：

注：O形圈位于密封帶下面起到支撐密封帶的作用，保證密封的密封性能。

注：BETTIS也有PTFE+碳石墨導向帶設計，但該導向帶不起密封作用，僅能起到活塞導向的作用，真正起活塞密封作用是O形圈。

4. 導向裝置

OMAL（歐瑪爾）

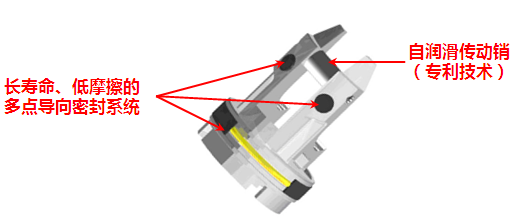

多點導向密封系統的優勢：

多個導向點，使活塞的運行更平穩，磨損更小，密封性能更好。

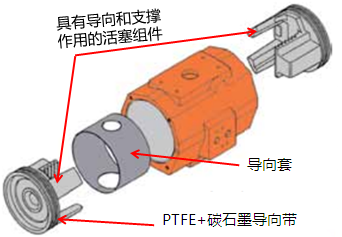

BETTIS（貝蒂斯）

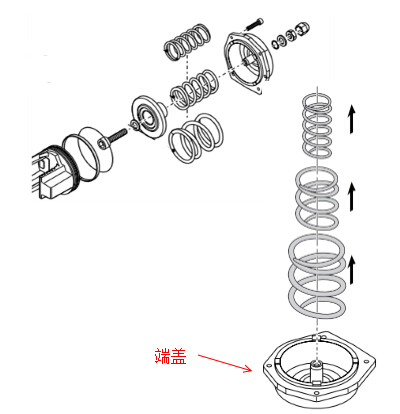

 5. 彈簧裝置

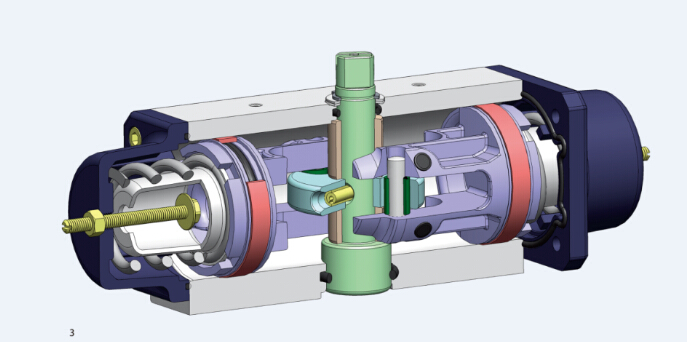

OMAL（歐瑪爾）

單根彈簧的彈簧復位裝置，優勢：獨特的設計，在裝配時彈簧不會彈出，安裝更換方便，彈簧對端蓋及活塞的損害少。

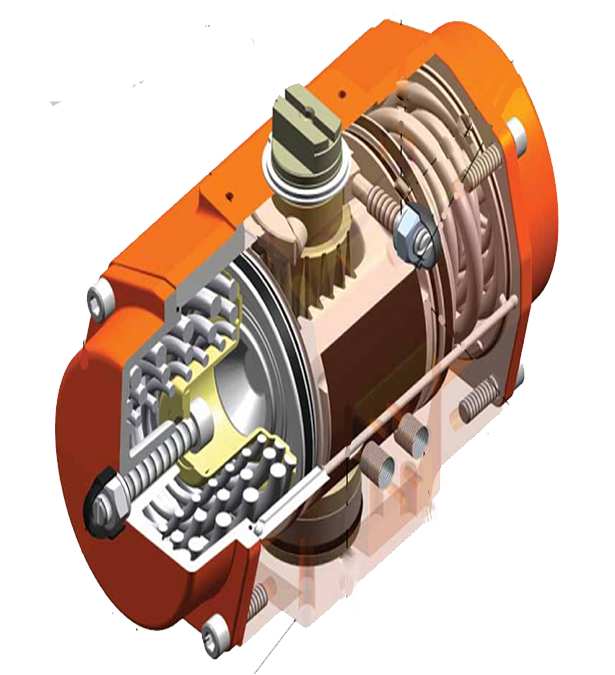

BETTIS（貝蒂斯）

6. 選型

以雙作用氣動執行器為例（氣源壓力5.6bar時的數據表）

OMAL（歐瑪爾）

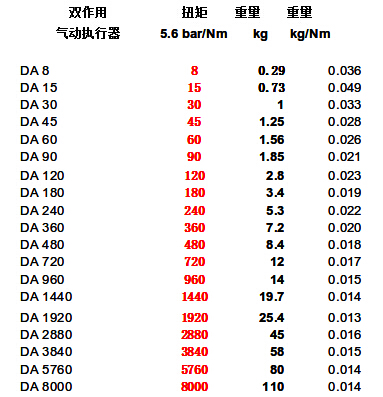

能提供19個型號，扭矩從8Nm~8000Nm的雙作用執行器。扭矩范圍更廣，可選空間更大。執行器的重量比BETTIS輕35%

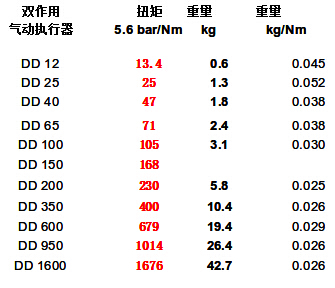

BETTIS（貝蒂斯）

                   ? 重量/Nm = 0.022 kg

? 重量/Nm = 0.034 kg
