三個方面解讀撥叉式氣動執行器與齒輪齒條式的區別
作者： 得銳自動化發表時間：2019-11-22 15:54:40瀏覽量：9608【小中大】
最近幾年，撥叉式氣動執行器憑借著結構上的優勢，悄無聲息的在行業內火了起來。但是齒輪齒條式氣動執行器在制造工藝的成熟上和廣泛應用上還是遠勝于撥叉式。所以我們在進行執行器選型的時候，有人經常會問，撥叉式氣動執行器和齒輪齒條式到底有什么區別，我又改如何去選擇，下面小編將從三個方面去解答你這個問題：
最近幾年，撥叉式氣動執行器憑借著結構上的優勢，悄無聲息的在行業內火了起來。但是齒輪齒條式氣動執行器在制造工藝的成熟上和廣泛應用上還是遠勝于撥叉式。所以我們在進行執行器選型的時候，有人經常會問，撥叉式氣動執行器和齒輪齒條式到底有什么區別，我又改如何去選擇，下面小編將從三個方面去解答你這個問題：
1. 工作原理
撥叉式氣動執行器：
撥叉式氣動執行器的工作原理是壓縮空氣進入氣缸，推動撥叉式活塞運動，通過撥叉盤將活塞的直線運動轉為圓盤的旋轉運動，圓盤帶動輸出軸轉動，從而實現對閥門的控制。大家記住了，是撥叉盤的旋轉運動。
齒輪齒條式氣動執行器：

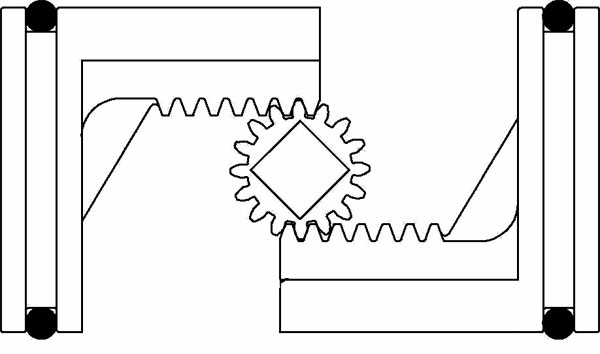

齒輪齒條式氣動執行器可能大家都知道，是由壓縮空氣進入氣缸，推動齒條式活塞直線運動，齒條與齒輪軸上的齒輪嚙合帶動齒輪軸旋轉運動從而實現對閥門的控制。
兩者的差別就是撥叉盤和齒輪齒條的差別而已！
2.技術優勢：
【1】開啟關閉扭矩大，更適合球閥、蝶閥的控制；
圓盤與撥叉、傳動銷與圓盤均通過銷連接，圓盤尺寸可以趨近缸徑，撥叉與圓盤連接的銷接近圓盤邊緣，因而能以較小的尺寸獲得較大的扭矩。同時，圓盤的結構獨特，其與銷連接處有特殊曲線式設計，旋轉時的扭矩特性與蝶閥、球閥啟閉所需扭矩特性相符。
【2】重量輕，體積小，易于安裝；
由于撥叉式執行器獨特的大力矩結構，使其在相同輸出力矩的情況下，重量相比于齒輪齒條式執行器重量更輕、體積更小，安裝起來更方便。

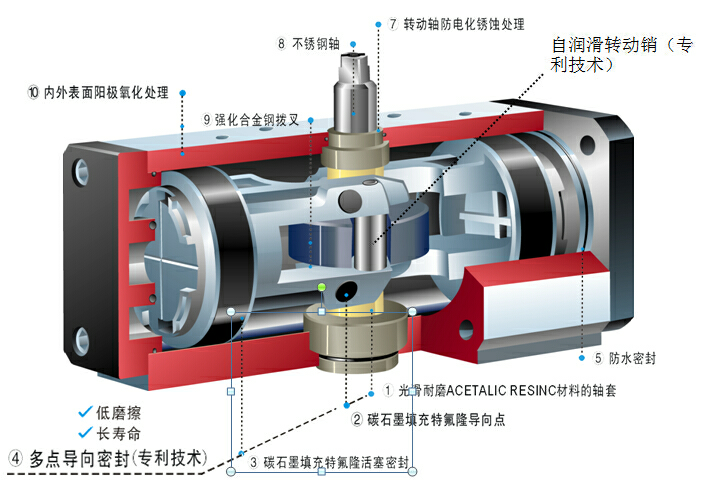

【3】多點導向密封，密封性能更好，運動更平穩；
撥叉式結構獨特的結構結合OMAL專利的多導向密封、特殊處理的傳動件等設計,傳動件之間沒有金屬與金屬直接接觸，摩擦小，在測試過程中經受超過200萬次的工作循環測試。
【4】耗氣量小，節能環保；
經比較測試，同等扭矩下，OMAL撥叉式執行器比齒輪齒條式執行器擁有更低的耗氣量（雙作用執行器-40%，單作用執行器-20%）,因此可以使用負載更低的壓縮機或較小規格的壓縮機,，降低能源消耗成本。

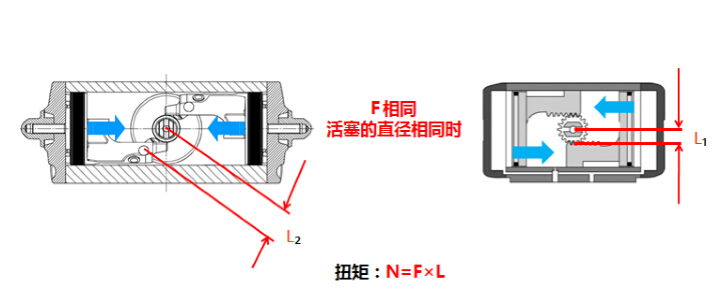

3.扭矩對比:
撥叉式氣動執行器扭矩轉換的杠桿是更大 ；
齒輪齒條式小齒輪的半徑轉換為對應的扭矩杠桿；
在執行器的開啟的過程，撥叉式執行器在軸轉動0°、45°、90°輸出的力矩成線性，分別是最大輸出力矩的100%、50%、100%，而齒輪齒條式執行器輸出力矩成直線，整個開啟過程都是一樣的，可見撥叉式氣動執行器運作時，輸出力扭能隨角度改變而改變，而且在閥門開啟或關閉位置，力矩值最大，這正好與閥門的規律相符。相比齒輪齒條式執行器，撥叉式氣動執行器和更能節省力矩，因為齒輪齒條式執行器的力矩是恒定。
