在閥門執行器領域，一直有著個爭論。到底是撥叉式氣動執行器好還是齒輪齒條式氣動執行器好？有人說齒輪齒條式的制造廠家多，制造工藝成熟；也有人說，撥叉式結構力矩大，壽命很長，但制造工藝相對困難。誰好誰壞，孰是孰非，光說是沒用的，要看證據。下面得銳自動化將解剖想對應的兩組氣動執行器，用實際行動來證明那種結構的氣動執行器更加優秀。

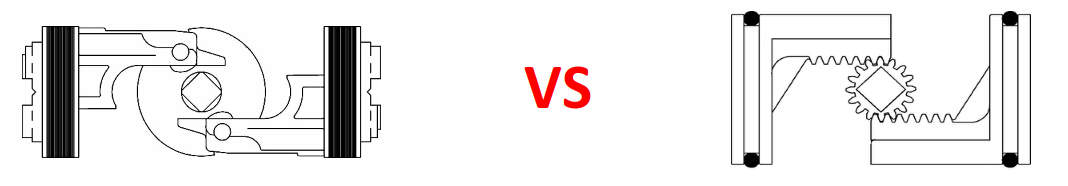

      一，工作原理對比

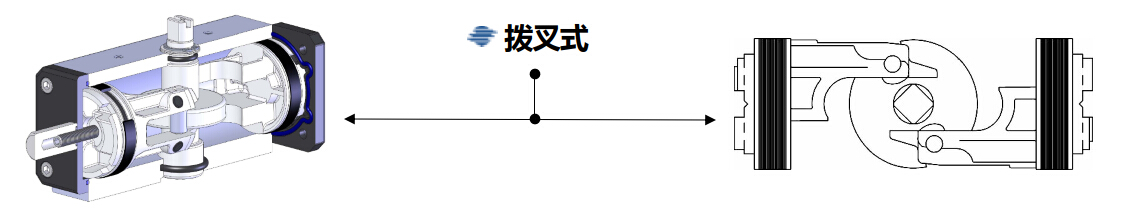

      撥叉式氣動執行器由壓縮空氣進入氣缸，推動撥叉式活塞運動，通過撥叉將活塞的直線運動轉為圓盤的旋轉運動，圓盤帶動輸出軸轉動，從而實現對閥門的控制。

      齒輪齒條式氣動執行器由壓縮空氣進入氣缸，推動齒條式活塞直線運動，齒條與齒輪軸上的齒輪嚙合帶動齒輪軸旋轉運動從而實現對閥門的控制。

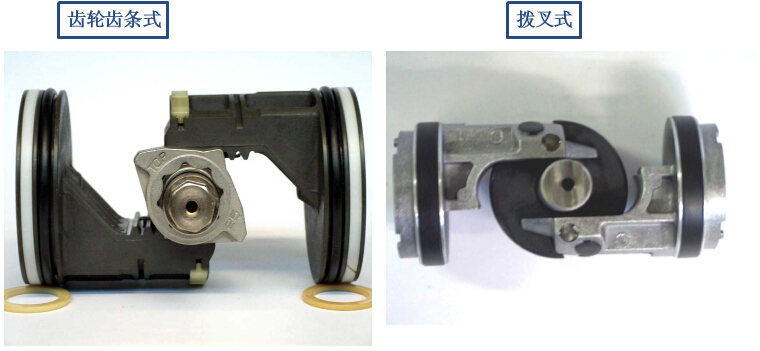

      二，活塞運動特性對比

      撥叉式氣動執行器：軸套與套筒之間為滾動摩擦。

      齒輪齒條式氣動執行器：齒條間為滑動摩擦，阻力大，易磨損。

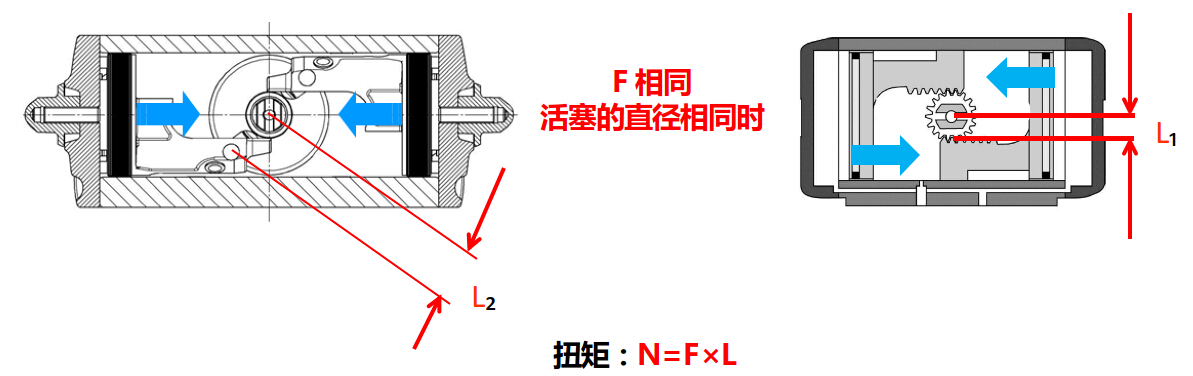

      三，輸出扭矩對比

      OMAL的撥叉式大力矩結構是專門針對閥門啟動點或關閉點所需力矩最大的運動特性而設計，結構新穎而靈活，將執行器活塞直線運動轉換為輸出軸的旋轉運動，產生比普通齒輪齒條氣動執行器大50％的啟動力矩，更能滿足蝶閥控制要求。

      撥叉式：扭矩轉換的杠桿是更大。

      齒輪齒條式：杠桿扭矩轉換為對應的小齒輪的半徑。

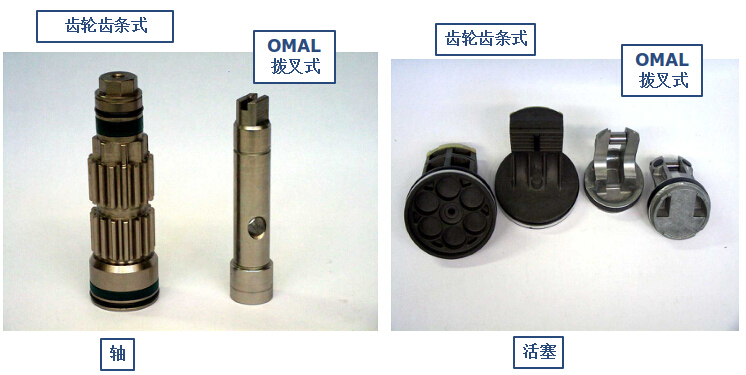

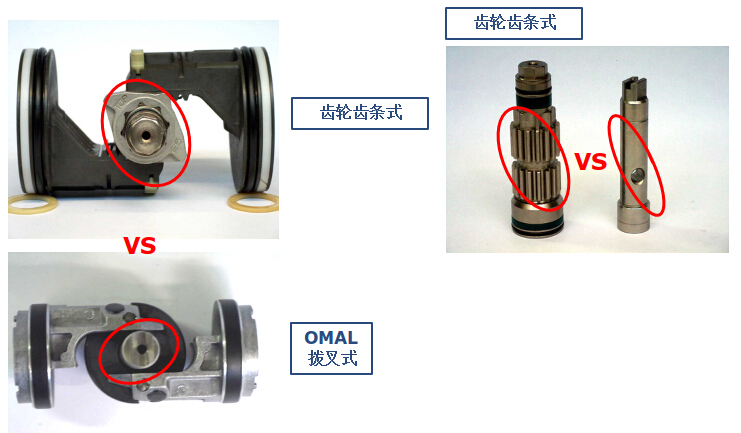

      四，可靠性對比

      對比發現：齒輪齒條式結構復雜，加工困難，精度難以保證，且齒輪齒條在載荷沖擊下易磨損，隱藏斷齒風險，更換成本高，可靠性低于結構簡單的撥叉式（主要受力磨損件是銷）。

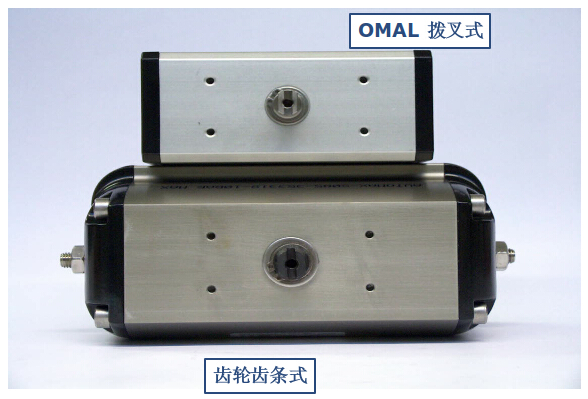

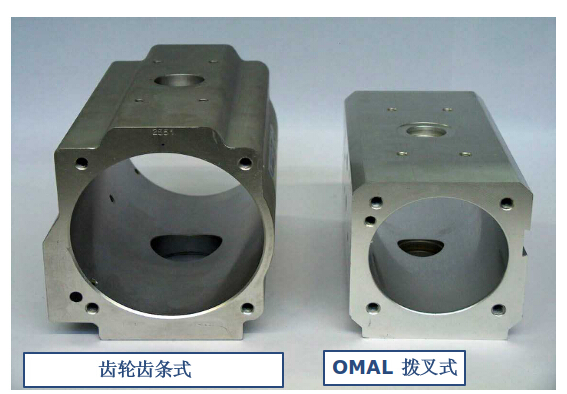

      五，相同扭矩，體積對比

      可以看到，撥叉式氣動執行器結構輸出扭矩更大，缸徑和活塞尺寸更小！

      五，相同扭矩，重量對比

      舉例：匹配DN700蝶閥的氣動執行器力矩為：3840Nm。OMAL撥叉式重量：47Kg；齒輪齒條式重量：120~150Kg

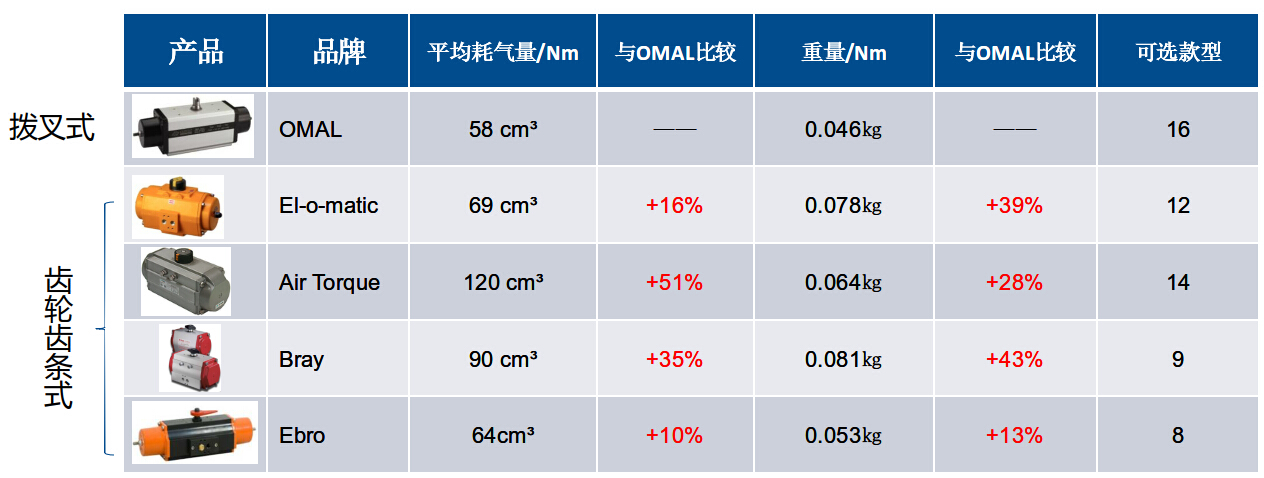

      六，與其他品牌的對比

      雙作用型：

      單作用型：

      總結，從上面六個方面去對比，發現，撥叉式氣動執行器無論從哪個方面都比齒輪齒條式氣動執行器更加優秀！所以撥叉式結構現在在市面上越來越流行了，但是，撥叉式氣動執行器的生產對制造工藝要求較高，目前市面上僅意大利OMAL自控閥門公司生產的OMAL品牌撥叉式氣動執行器廣受大家的歡迎。意大利OMAL也是撥叉式氣動執行器的發明者。

      OMAL 執行器的優勢

1. 獨一無二的設計使執行器在開關過程中能提供更大扭矩

2. 獲專利的終生低摩擦活塞封閉系統和多點導向密封

3. 獲專利的自潤滑轉動銷系統

4. 完全密封

5. 無需潤滑

6. 圓筒表面陽極電鍍

7. 為對抗環境侵蝕，所有內部部分經過適當處理

8. 軸和活塞沒有任何接觸，無需任何維護

9. 不銹鋼軸

10. 超級耐用(超過 1，000，000 次工作循環測試)

應用：

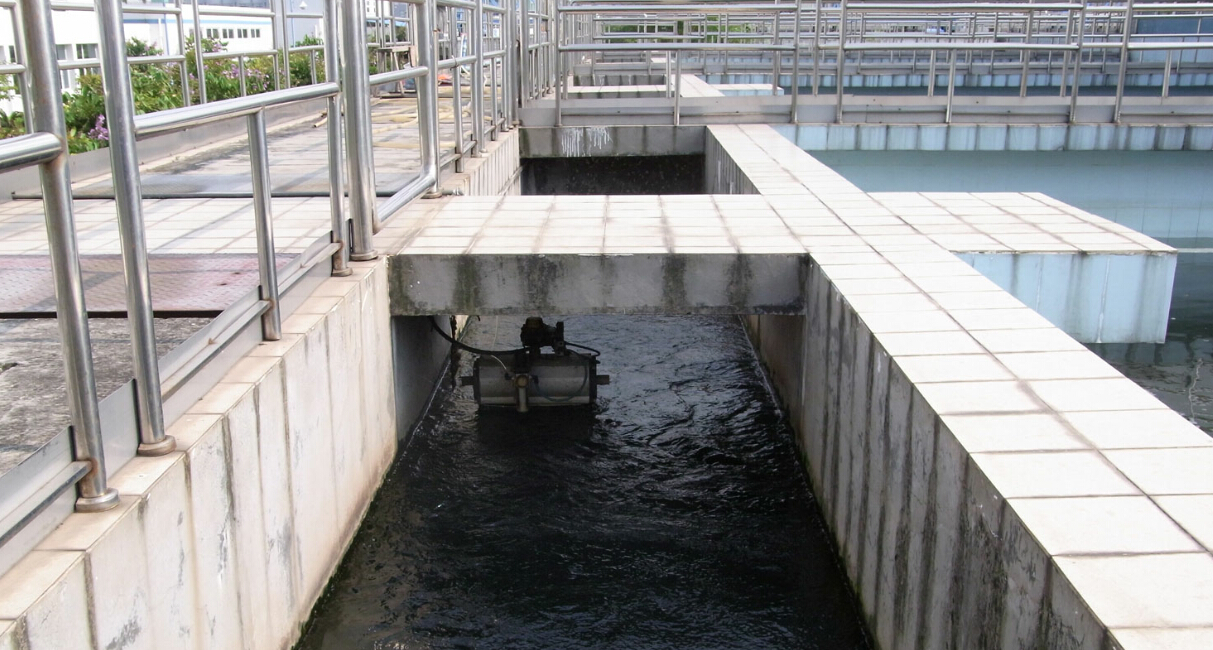

廣州旺隆熱電有限公司旺隆水廠：

2005年投產，日均處理發電后污水36萬噸。由于前期的總體規劃設計失誤，使得執行器及閥體部分常年浸泡在發電后的廢水中，（有時會全部浸泡在廢水中） ，而發電廢水具有高溫、腐蝕特性。OMAL產品在如此嚴酷的工況中持續運行4年，密封完好、功能正常、表面無損。再次驗證了OMAL的金石品質和得銳自動化的專業水準。
